BB Black (BeagleBone Black)

Kurzbeschreibung: BB Black (BeagleBone Black), Mini-PC

Übersicht

BeagleBone Black ist eine von der Community unterstützte Entwicklungsplattform mit UVP für Entwickler und Hobbybastler. Starten Sie Linux in weniger als 10 Sekunden und beginnen Sie mit der Entwicklung in weniger als 5 Minuten,仅需 einem einzigen USB-Kabel.

Eigenschaften

• Prozessor: TI Sitara AM335x, 1 GHz, 2000 MIPS
  • 1 GHz ARM® Cortex™-A8
  • SGX530 Grafik-Engine
  • Programmierbare Echtzeit-Subsystemeinheit (PRUSS)
• Speicher
  • SDRAM: 512 MB DDR3L 800 MHz
  • eMMC-Flash:
    • Rev B: 2 GB (eingestellt)
    • Rev C: 4 GB (ab 21.05.2014)
• SD/MMC-Anschluss für microSD
• Energieverwaltung: Der TPS65217C PMIC wird zusammen mit einem separaten LDO verwendet, um das System mit Strom zu versorgen
• Debug-Unterstützung: Optionale Onboard-20-polige CTI JTAG, serieller Anschluss
• Stromquelle
  • miniUSB oder DC-Buchse
  • 5 VDC extern über Erweiterungsheader
• Konnektivität
  • High-Speed-USB-2.0-Client-Port: Zugriff auf USB0, Client-Modus über miniUSB
  • High-Speed-USB-2.0-Host-Port: Zugriff auf USB1, Typ-A-Buchse, 500 mA LS/FS/HS
  • Serieller Port: UART0-Zugriff über 6-poligen 3,3 V TTL-Header. Header bestückt
  • 10/100 M Ethernet (RJ45)
• Benutzereingabe / -ausgabe
  • Reset-Taste
  • Boot-Taste
  • Power-Taste
  • LED-Stromanzeige
  • 4 benutzerkonfigurierbare LEDs
• Video-/Audio-Schnittstellen
  • HDMI D-Typ-Schnittstelle
  • LCD-Schnittstelle
  • Stereo-Audio über HDMI-Schnittstelle
• Erweiterungsschnittstellen
  • LCD, UART, eMMC
  • ADC, I2C, SPI, PWM
• Betriebsleistung: 5 V @ 0,35 A
• Platinengröße: 3,4” x 2,1”

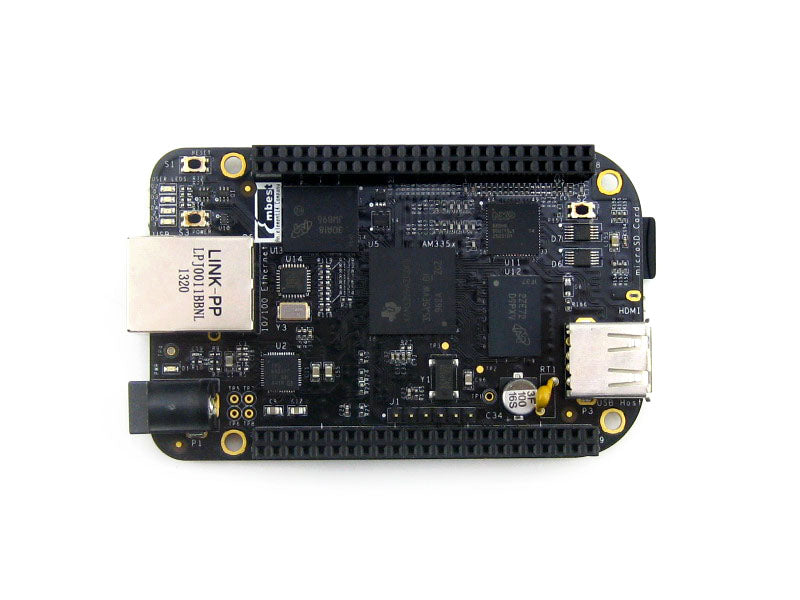

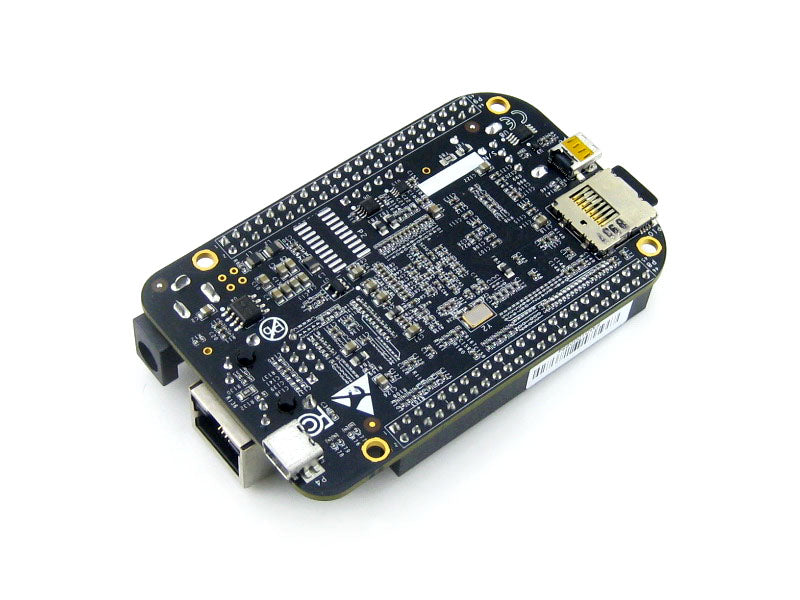

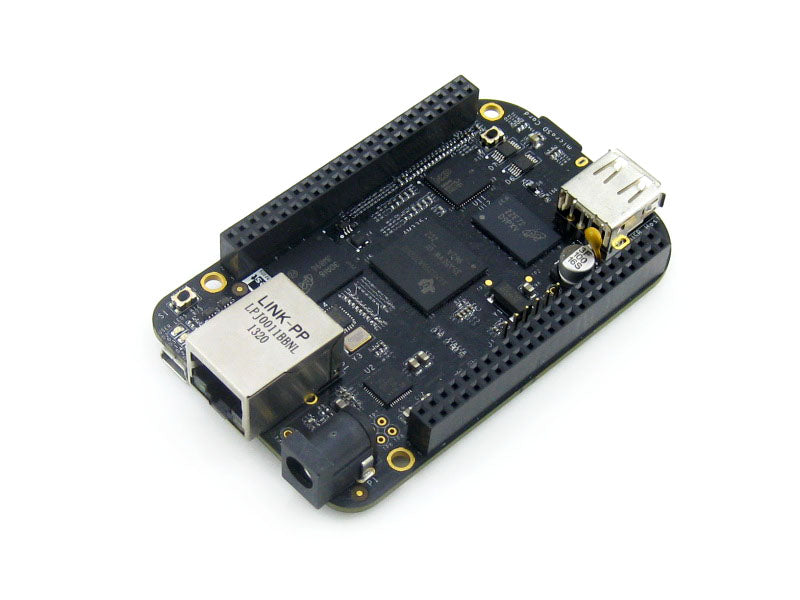

Fotos

Blockschaltbild

Abmessungen

Downloads

Optionale Artikel

• Der BB Black unterstützt 7-Zoll-HD-Kapazitivtouchscreen: 7-Zoll-HDMI-LCD (B)

Lieferumfang

Paketinhalt

1

2
