SKU:WSAL17742

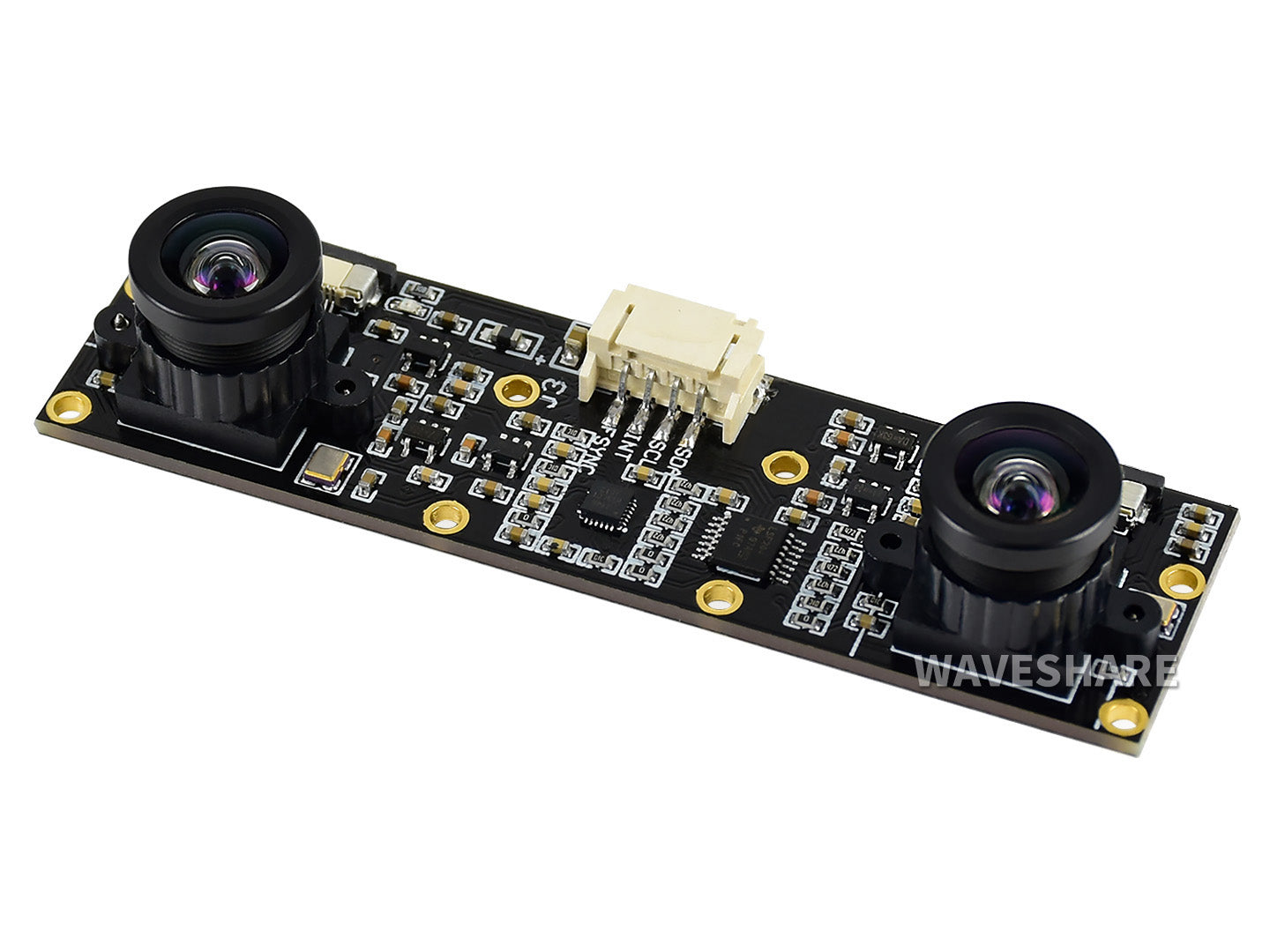

Binokulare Kameramodul, Dual IMX219, 8 Megapixel, geeignet für Jetson Nano und Raspberry Pi, Stereo Vision, Tiefenvision

Binokulares Stereo-Vision-Kameramodul

IMX219 | 8 Megapixel

Merkmale auf einen Blick

• Verwendet IMX219-Chip, an Bord zwei 8-Megapixel-Kameras
• Geeignet für KI-Vision-Anwendungen wie Tiefenvision und Stereo-Vision
• Unterstützt Raspberry Pi 5 und Raspberry Pi CM3/CM3+/CM4-Basisplatinen wie Compute Module IO Board Plus, Compute Module POE Board usw.
• Unterstützt Jetson Nano, Jetson Xavier NX, Jetson Orin NX, Jetson Orin Nano und RDK-Serie usw.

Spezifikationen

PIXEL	8 Megapixel
Sensor	IMX219
Kameras	CMOS-Größe	1/4 Zoll
	BLENDENWERT (F)	2,4
	Auflösung	3280 × 2464 (pro Kamera)
	Brennweite	2,6 mm
	SEHWINKEL	83°(D) 73°(H) 50°(V)
	VERZERRUNG	< 1 %
	Baselineslänge	60 mm
ICM20948	Beschleunigungssensor	Auflösung: 16-Bit
		Messbereich (konfigurierbar): ±2, ±4, ±8, ±16 g
		Betriebsstrom: 68,9 µA
	Gyroskop	Auflösung: 16-Bit
		Messbereich (konfigurierbar): ±250, ±500, ±1000, ±2000 °/Sek
		Betriebsstrom: 1,23 mA
	Magnetometer	Auflösung: 16-Bit
		Messbereich: ±4900 µT
		Betriebsstrom: 90 µA
Abmessungen	24 × 85 mm
Anwendungen	KI-Vision-Anwendungen wie Tiefenvision und Stereo-Vision.

Unterstützung mehrerer Hauptplatinen

Kompatibel mit Raspberry Pi 5, CM3/3+/4, Jetson-Serie und RDK X5-Serie-Platinen

Verbindung mit Raspberry Pi 5

Verbindung mit CM4 IO Board

Verbindung mit Jetson Nano Kit

Verbindung mit Jetson Orin Kit

Verbindung mit RDK X5

* nur zur Referenz, Raspberry Pi 5,Compute Module 4 IO Board,Jetson Nano Kit,Jetson Orin Kit und RDK X5 sind NICHT enthalten.

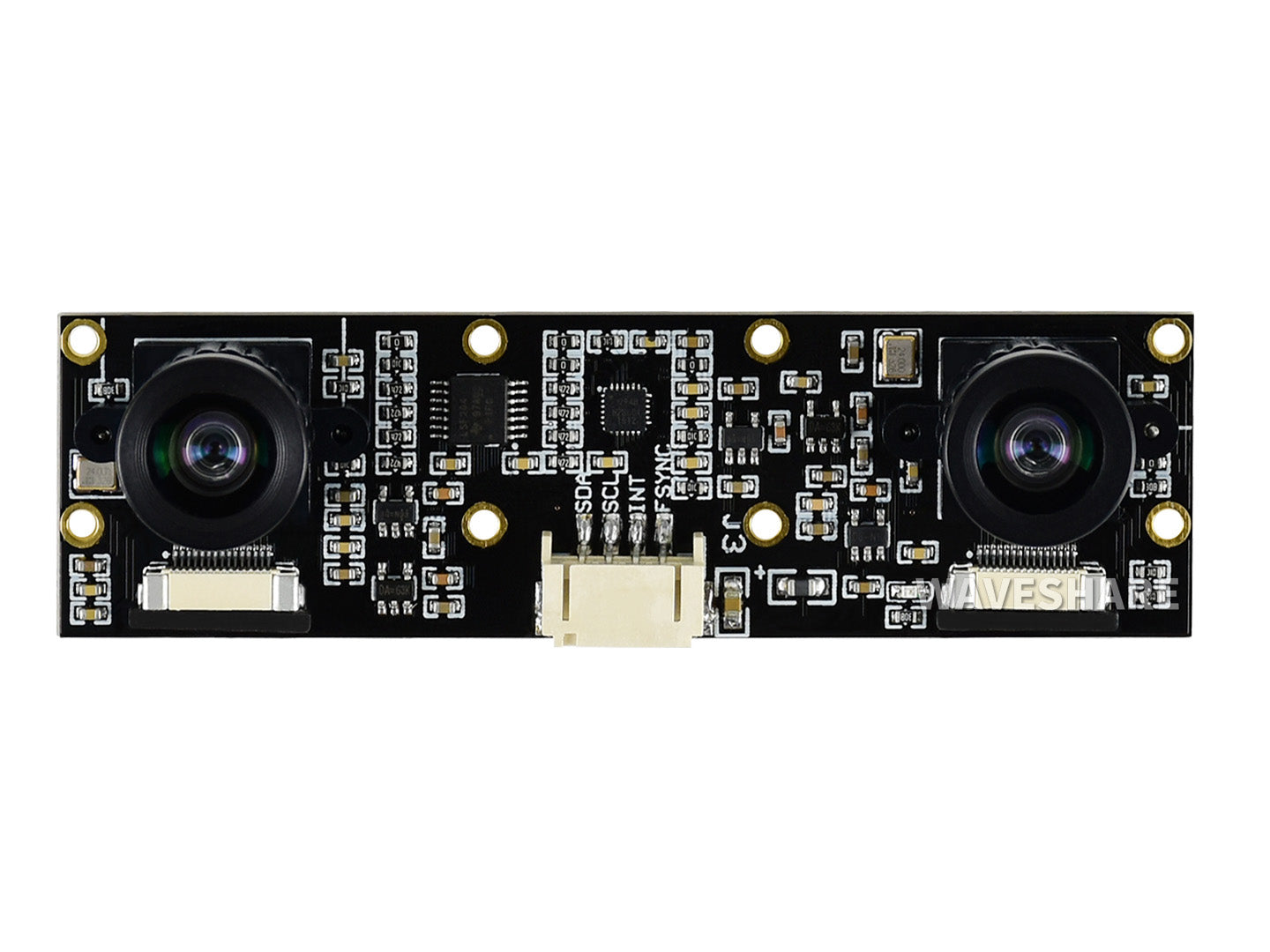

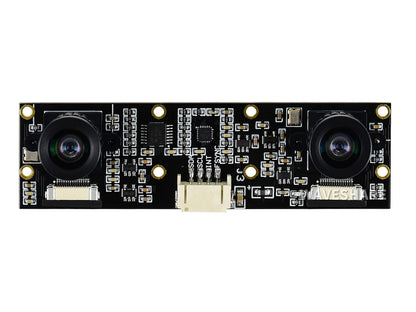

Produktansicht

Außenmaße

Ressourcen & Dienstleistungen

---

WIKI:www.waveshare.com/wiki/IMX219-83_Stereo_Camera

* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.

Auswahlführer

Produkt	Pixel	Sensor	Infrarot	Kamera	Sichtwinkel (diagonal) (Grad)	Blende (F)	Brennweite (mm)	PCBA	Geeignet für
RPi Kamera V2	8 Mega	IMX219	×	1	62,2	2,0	3,04	√	Raspberry Pi, CM3/3+/4, Jetson Nano, Jetson Xavier NX, VisionFive2
RPi NoIR Kamera V2			√	1	62,2	2,0	3,04	√	Raspberry Pi, CM3/3+/4, Jetson Nano, VisionFive2
IMX219-77 Kamera			×	1	79,3	2,0	2,85	√	Raspberry Pi, CM3/3+/4, Jetson-Serie, VisionFive2
IMX219-77IR Kamera			√	1	79,3	2,0	2,85	√
IMX219-120 Kamera			×	1	120	2,0	1,79	√
IMX219-160 Kamera			×	1	160	2,35	3,15	√
IMX219-160IR Kamera			√	1	160	2,35	3,15	√
IMX219-160 IR-CUT Kamera			√	1	162,4	2,7	1,75	√
IMX219-170 Kamera			×	1	170	2,4	2,2	√
IMX219-200 Kamera			×	1	200	2,0	0,87	√
IMX219-83-Stereo-Camera			×	2	83	2,4	2,6	√	Raspberry Pi, CM3/3+/4, Jetson-Serie
IMX219-D160			×	1	160	2,35	3,15	×	Raspberry Pi, CM3/3+/4, Jetson-Serie, VisionFive2

1. Die IR-Kameras machen bei Tageslicht aufgrund des fehlenden IR-Filters im CCD neugierige rötliche Bilder, doch genau das ist der Grund, warum die Kamera mit IR-LEDs im Dunkeln sehen kann
2. Jetson Nano —— unterstützt sowohl Jetson Nano Developer Kit (B01) als auch Jetson Nano 2GB Devekoper Kit Jetson Nano (B01) —— unterstützt nur Jetson Nano Developer Kit (B01) Jetson Xavier NX —— unterstützt Jetson Xavier NX Developer Kit

Lieferumfang

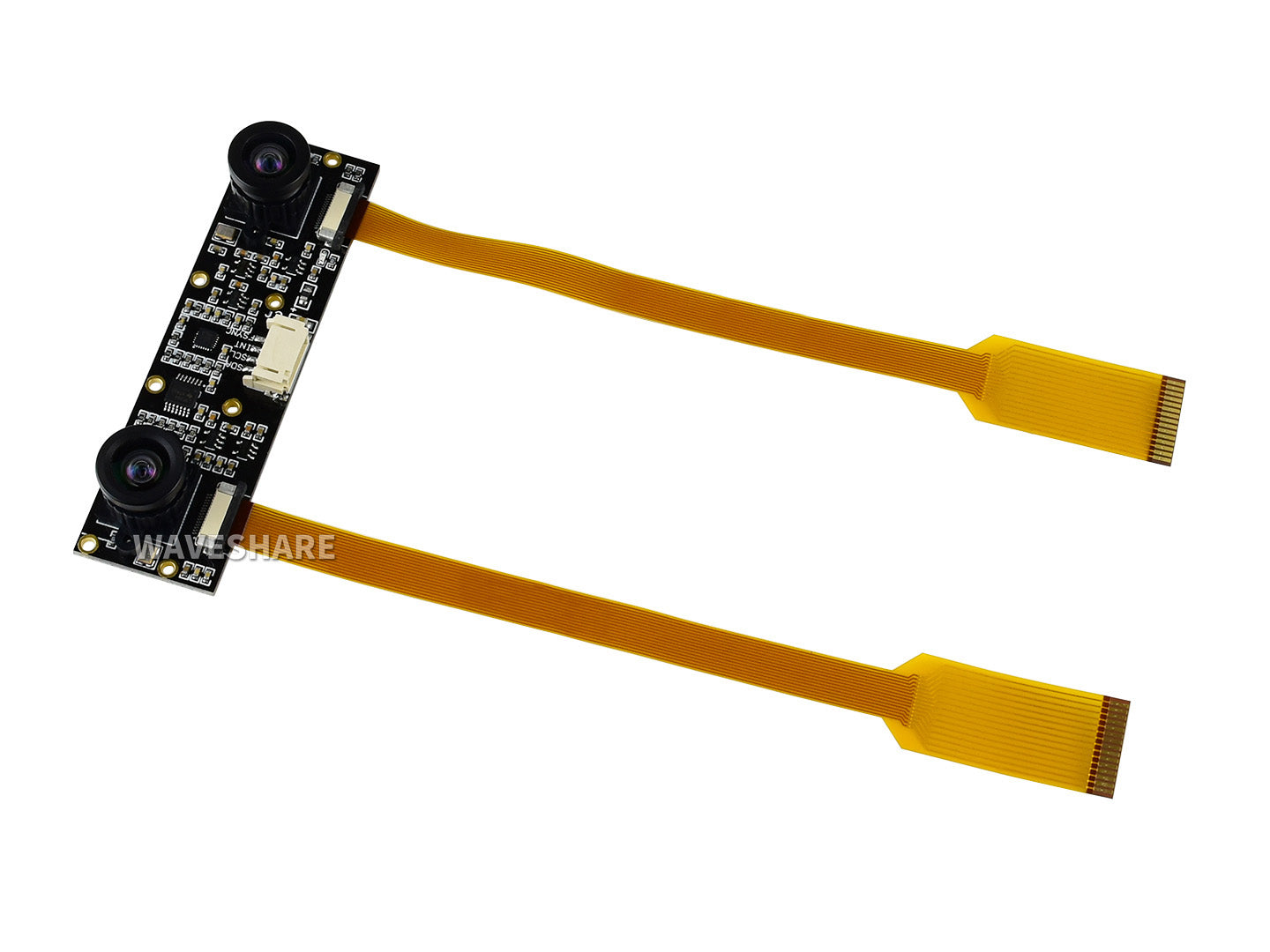

1. IMX219-83 Stereo-Kamera x1
2. FPC 15pin 2Stk x1
3. FPC 15pin auf 22pin 2Stk x1
4. PH2.0 4PIN Kabel x1
