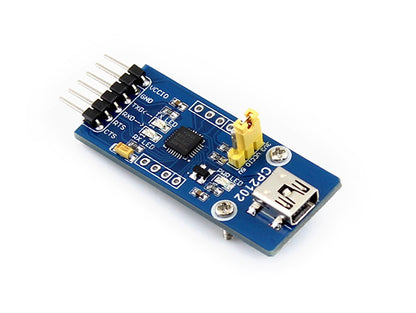

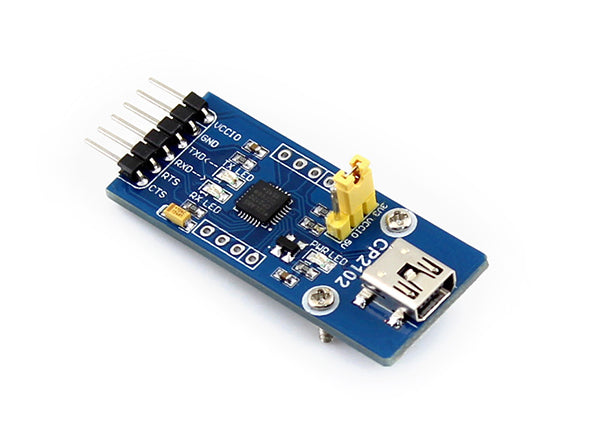

CP2102 USB UART-Board (Mini)

Übersicht

DasCP2102 USB UART Board (mini) ist eine Zubehörplatine, die den Single-Chip-USB-zu-UART-Bridge-Chip CP2102 an Bord hat.

Eigenschaften des CP2102:

• Single-Chip-USB-zu-UART-Datenübertragung
  • Keine externen Widerstände erforderlich, kein externer Quarz erforderlich
  • An Bord befindliche Power-On-Reset-Schaltung und Spannungsregler
  • Integrierter 1024-Byte-EEPROM
• USB-Funktionscontroller
  • USB-Spezifikation 2.0 konform; Full-Speed (12 Mbps)
  • USB-Suspend-Zustände unterstützt über SUSPEND-Pins
• UART
  • Alle Handshake- und Modemschnittstellen-Signale
  • Unterstützte Datenformate:
    • Datenbits: 5, 6, 7 und 8
    • Stoppbits: 1, 1,5 und 2
    • Parität: ungerade, gerade, keine Parität
  • Baudraten: 300 bps bis 1 Mbit
  • 576-Byte-Empfangspuffer; 640-Byte-Sendepuffer
  • Hardware- oder X-On/X-Off-Handshake unterstützt
  • Unterstützung von Ereigniszeichen
• Virtual COM Port Gerätetreiber
  • Windows 8/7/Vista/Server 2003/XP/2000
  • MAC OS-X/OS-9
  • Linux 2.40 oder höher
• USBXpress Direct Driver Support
  • Windows 7/Vista/Server 2003/XP/2000
  • Windows CE
• Temperaturbereich
  • –40 bis +85 °C

Eigenschaften

• Unterstützt Mac, Linux, Android, WinCE, Windows 7/8/8.1/10/11...
• Spannungsausgang unterstützt: 5V oder 3,3V
• Integriertes USB-Schutzgerät: SP0503

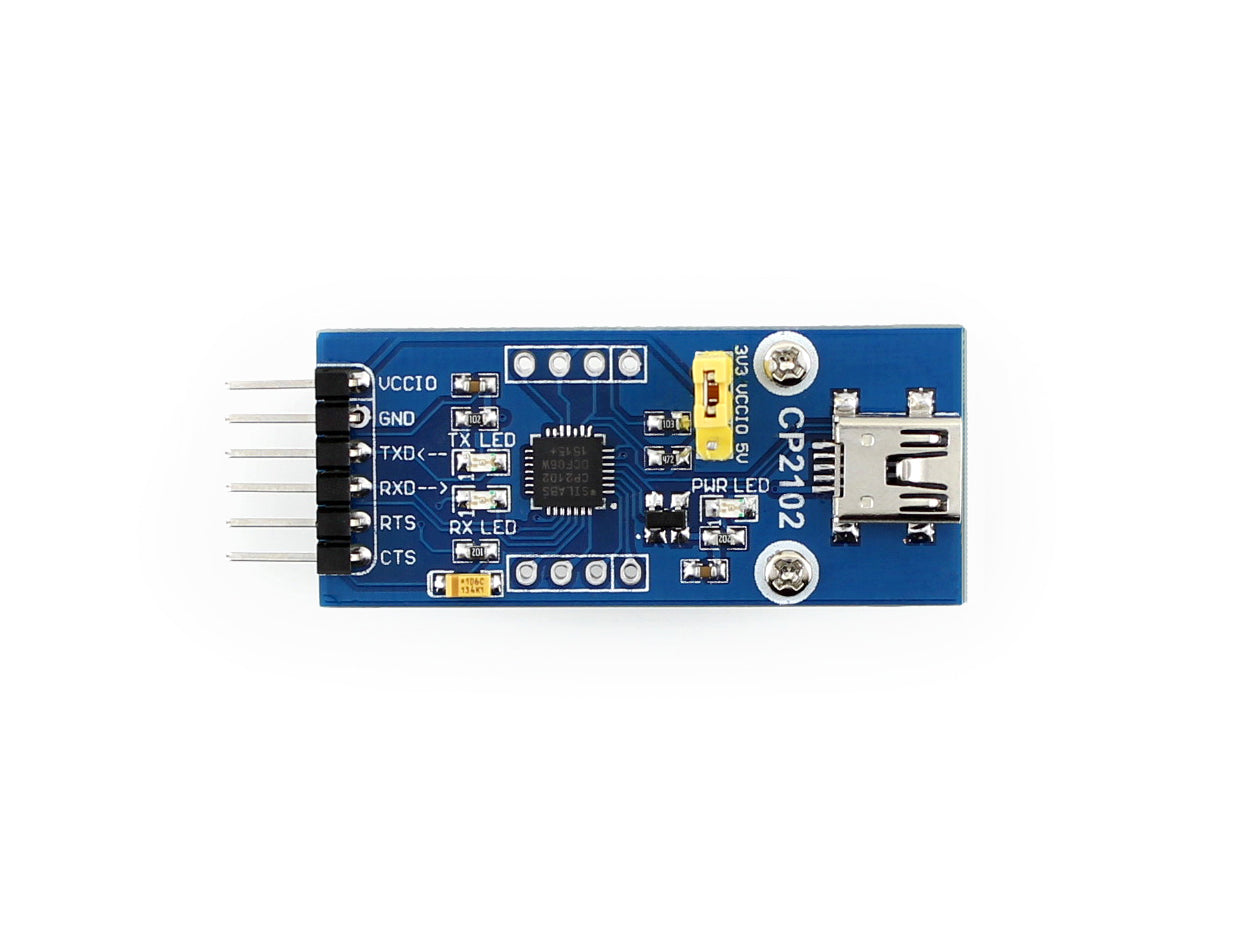

• 3 LEDs: TXD LED, RXD LED, POWER LED
• Pins zugänglich auf Pin-Headern: TXD, RXD, RTS, CTS

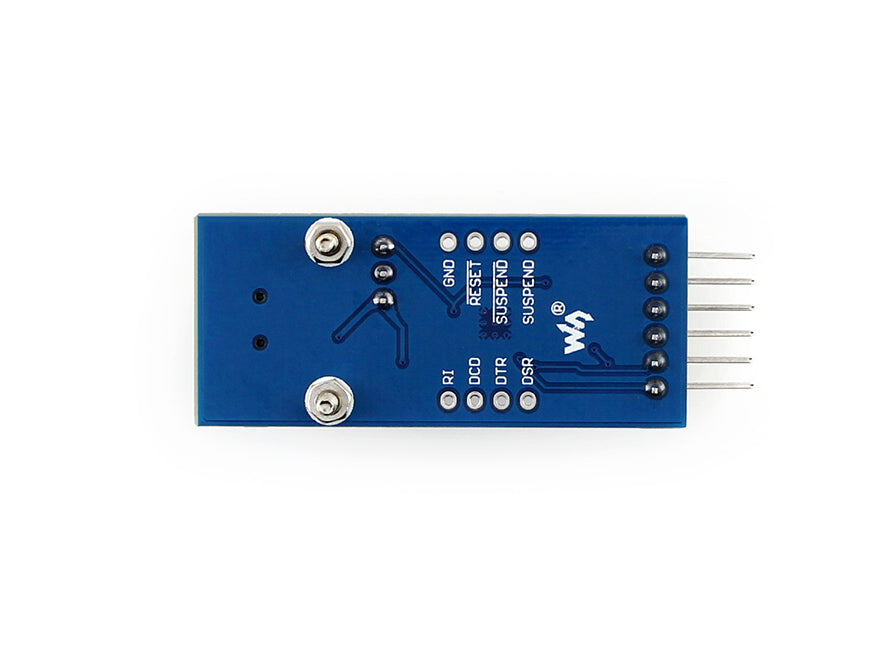

• Andere Pins sind über gebohrte Löcher zugänglich, einfach mit dem Benutzeranwendungssystem verbunden (separate Pin-Header werden mitgeliefert)

Bedienung

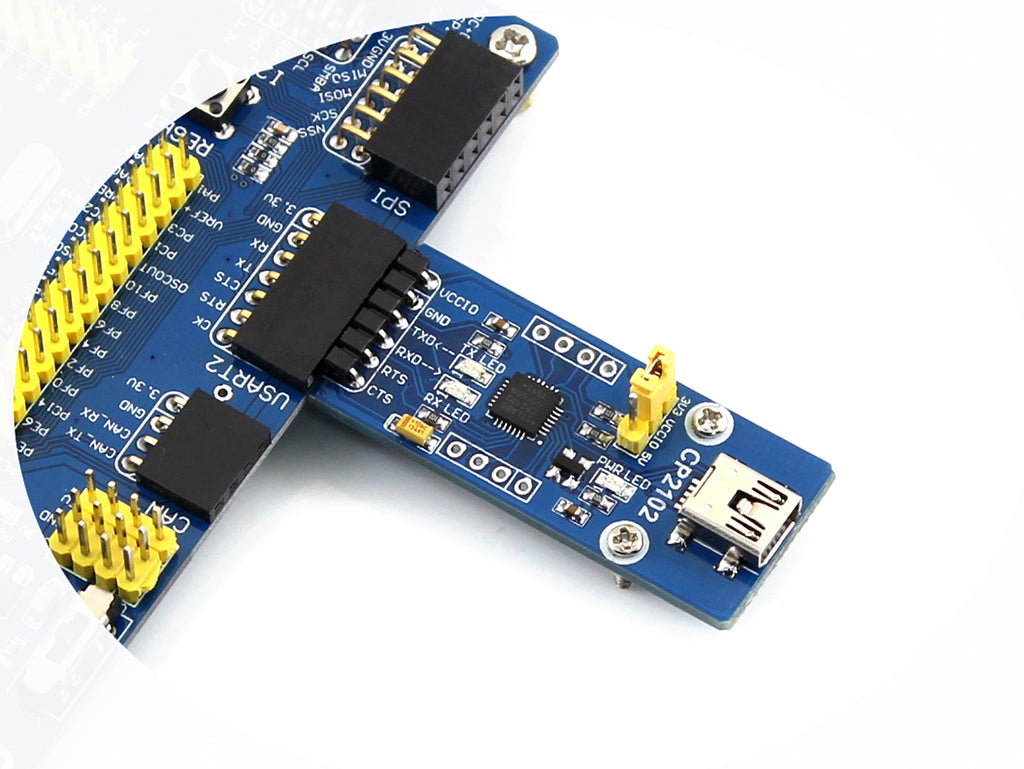

Falls Sie mit einem MCU arbeiten:

• VCCIO: 3,3V oder 5V Ausgang (das Modul wird über USB gespeist, der Onboard-Jumper sollte auf 3,3V oder 5V kurzgeschlossen werden)
• GND: verbindet sich mit GND
• TXD: verbindet sich mit MCU.RX (Signalrichtung: MCU.RX << CP2102 << PC.TX)
• RXD: verbindet sich mit MCU.TX (Signalrichtung: MCU.TX >> CP2102 >> PC.RX)
• RTS: verbindet sich mit MCU.CTS (Signalrichtung: MCU.CTS << CP2102 << PC.RTS)
• CTS: verbindet sich mit MCU.RTS (Signalrichtung: MCU.RTS >> CP2102 >> PC.CTS)

Hinweis: VCP-Beispiele und USBXpress-Treiberprogrammbibliothek werden bereitgestellt.

Abmessungen

Entwicklungsressourcen

Wiki : www.waveshare.com/wiki/CP2102_USB_UART_Board_(mini)

Lieferumfang

1. CP2102 USB UART Board (mini) × 1
2. 4-poliger männlicher Pin-Header & 4-poliger weiblicher Pin-Header × 2
3. 6-poliger benutzerdefinierter Anschluss-Jumper-Kabel × 1
