SKU:9709

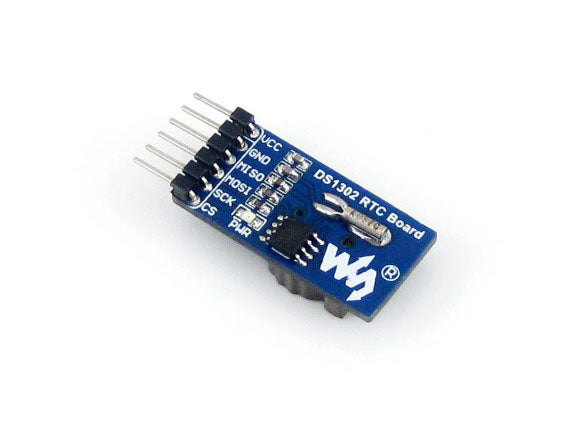

DS1302 RTC-Board

Übersicht

• Onboard-Seriell-RTC-Chip DS1302
• Echtzeituhr zählt Sekunden, Minuten, Stunden, Datum des Monats, Monat, Wochentag und Jahr mit Schaltjahr-Kompensation, gültig bis 2100
• Optionales Format: 24-Stunden-ODER 12-Stunden mit AM/PM-Anzeige
• Unterstützt Trickle-Charge für die Backup-Batterie
• Universeller 32,768 kHz Quarz
• Onboard-Batteriefach
• Verfügt über SPI-Schnittstelle, unterstützt 3-Draht- und/oder 4-Draht-Synchron-Serielle Kommunikation

Spezifikationen

• Betriebsspannung: 2,0 V ~ 5,5 V
• Backup-Batteriespannung: 3,0 V ~ 5,0 V
• Betriebstemperatur: 0°C ~ +70°C
• Stromverbrauch: <1 mW (bei laufender Uhr und RAM-Daten)
• Abmessungen: 31 mm * 15 mm

Anwendungen

• Handheld-Gerät
• Elektronische Uhr
• Elektronische Uhrzeit

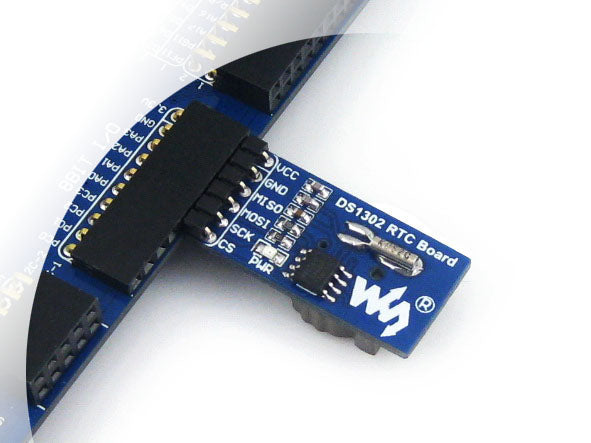

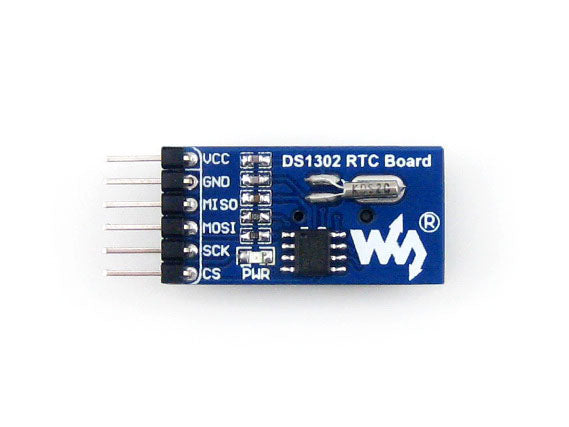

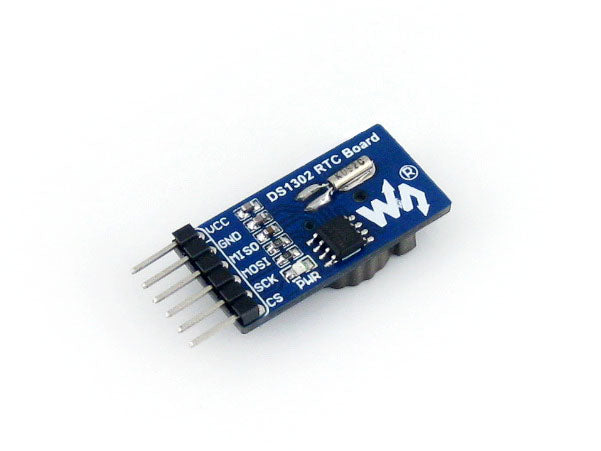

Fotos

---

Downloads

Entwicklungsressourcen: Demo-Codes, Schaltpläne, Datenblätter usw.Wiki:www.waveshare.com/wiki/DS1302_RTC_Board

Lieferumfang

• DS1302 RTC-Board × 1
