FPGA-CPLD-Motherboard, bietet mehrere I/O-Schnittstellen, unterstützt verschiedene Erweiterungsboards

Übersicht

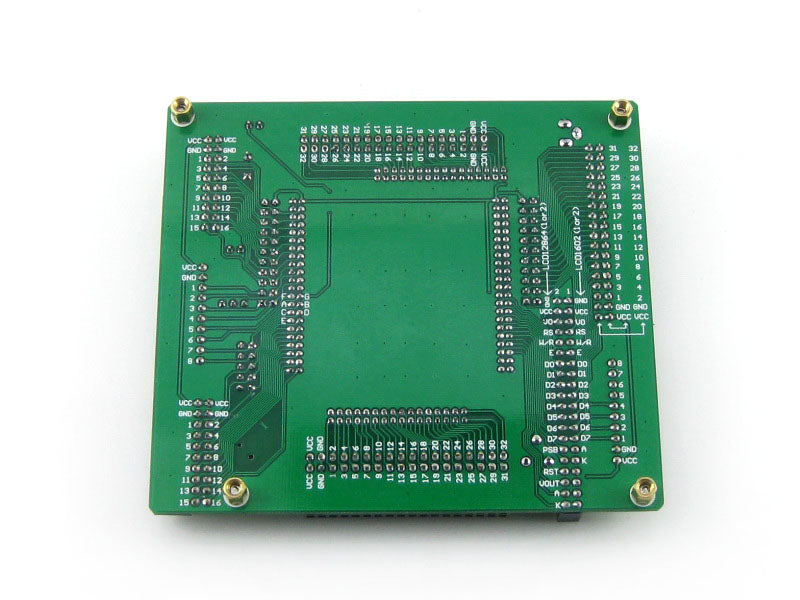

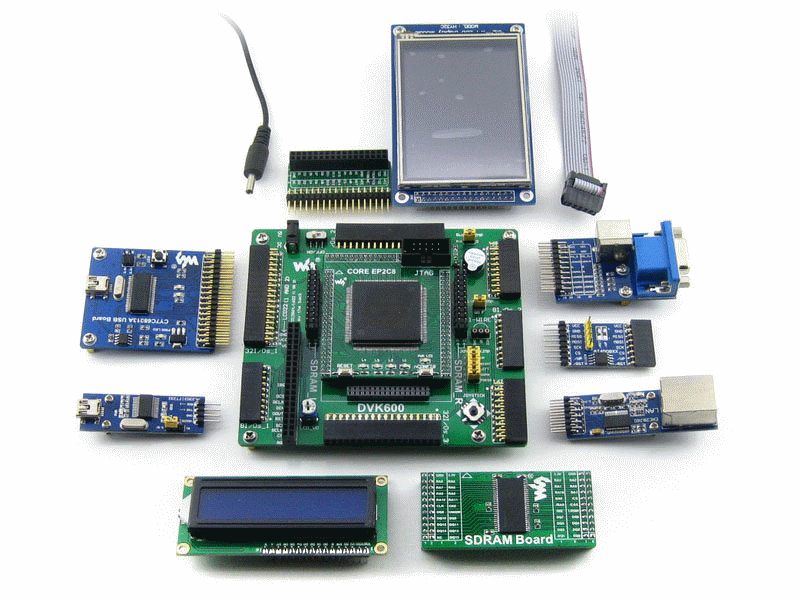

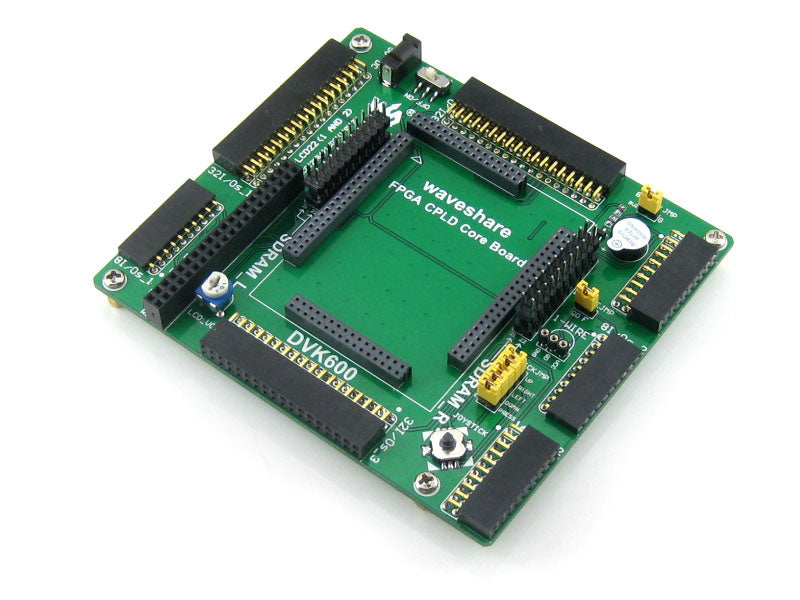

Das DVK600 ist ein FPGA-CPLD-Motherboard mit Erweiterungssteckplätzen zum Anschluss von FPGA-CPLD-Grundboards und Erweiterungsboards. Das DVK600 bietet eine einfache Möglichkeit, ein FPGA-CPLD-Entwicklungssystem aufzubauen.

Ausstattung

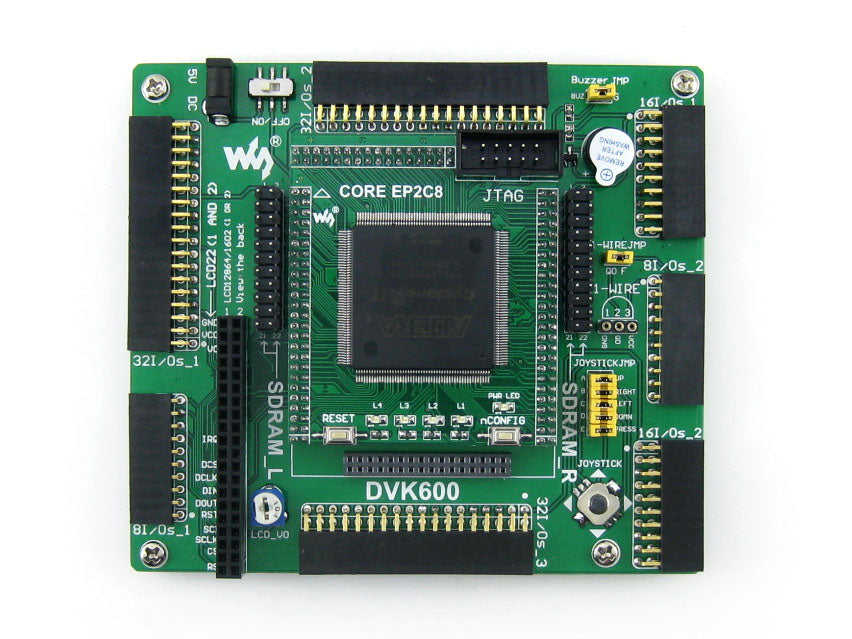

Ressourcen auf dem FPGA-CPLD-Entwicklungsboard

Steckplatz für FPGA-CPLD-Grundboard: zum einfachen Anschluss von Grundboards, die einen FPGA-CPLD-Chip integriert haben
8I/Os_1-Schnittstelle, zum Anschluss von Erweiterungsboards/Modulen
8I/Os_2-Schnittstelle, zum Anschluss von Erweiterungsboards/Modulen
16I/Os_1-Schnittstelle, zum Anschluss von Erweiterungsboards/Modulen
16I/Os_2-Schnittstelle, zum Anschluss von Erweiterungsboards/Modulen
32I/Os_1-Schnittstelle, zum Anschluss von Erweiterungsboards/Modulen
32I/Os_2-Schnittstelle, zum Anschluss von Erweiterungsboards/Modulen
32I/Os_3-Schnittstelle, zum Anschluss von Erweiterungsboards/Modulen

Alle oben genannten I/O-Schnittstellen:

können als USART, I2C, SPI, PS/2 usw. simuliert werden
können Geräte wie FRAM, FLASH, USB, Ethernet usw. ansteuern

SDRAM-Schnittstelle
- zum Anschluss von SRAM-Erweiterungsboards
- dient auch als Erweiterungssteckplatz für FPGA-CPLD-Pins
LCD-Schnittstelle, zum Anschluss von LCD22, LCD12864, LCD1602
ONE-WIRE-Schnittstelle: einfacher Anschluss an ONE-WIRE-Geräte (TO-92-Gehäuse), z. B. Temperatursensor (DS18B20), elektronische Registrierungsnummer (DS2401) usw.
5V-DC-Buchse
Joystick: fünf Positionen
Summer
Potentiometer: zur Einstellung der LCD22-Hintergrundbeleuchtung oder des LCD12864-/LCD1602-Kontrasts
Ein-/Ausschalter
Summer-Jumper
ONE-WIRE-Jumper
Joystick-Jumper

Zu den Jumpern 17-19:

Brücke setzen, um die im Beispielcode verwendeten I/Os zu verbinden
Brücke entfernen, um über Jumperkabel andere benutzerdefinierte Pins zu verbinden

Das DVK600 unterstützt eine Vielzahl verschiedener Grundboards. Daher können einige Schnittstellen beim Anschluss an bestimmte Grundboards nicht verbunden (Not-Connected) und unbrauchbar sein. Beim Anschluss an Core3S500E/CoreEP2C8 ist z. B. die Schnittstelle „⑧ 32I/Os_3" nicht verbunden.
