FPGA-CPLD-Motherboard, bietet mehrere I/O-Schnittstellen, unterstützt verschiedene Erweiterungsboards

Übersicht

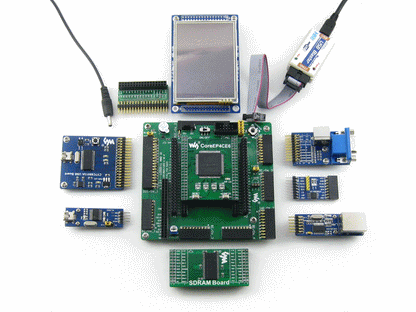

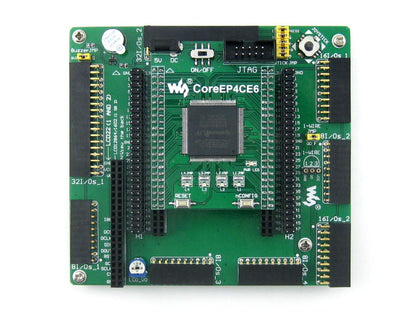

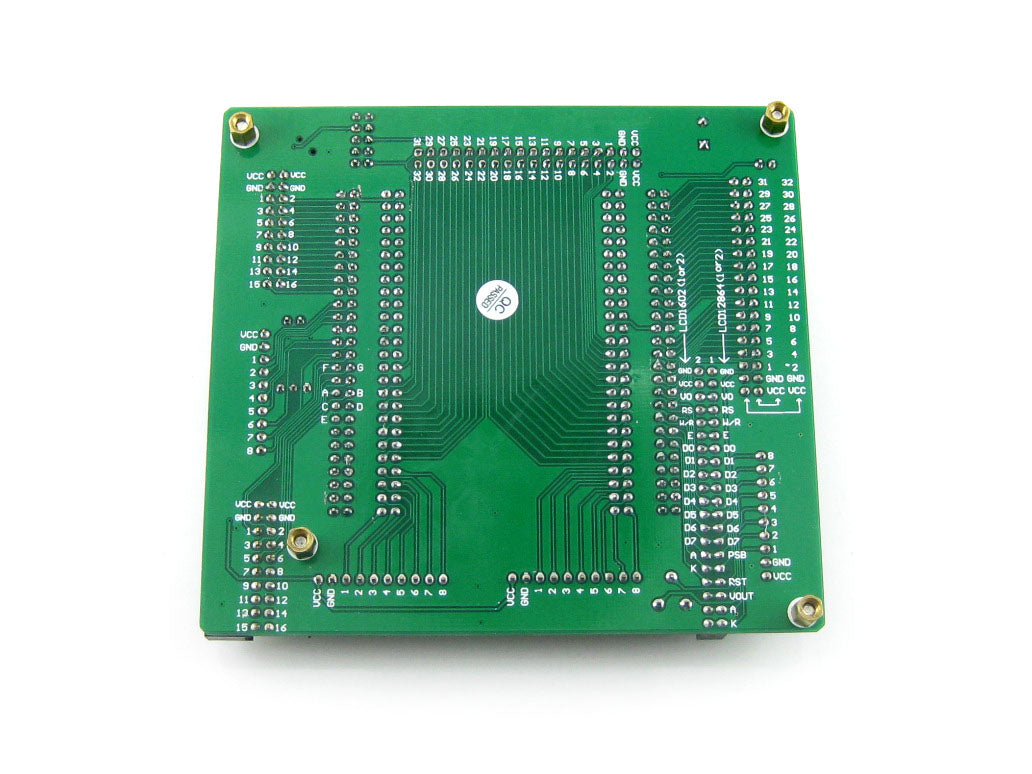

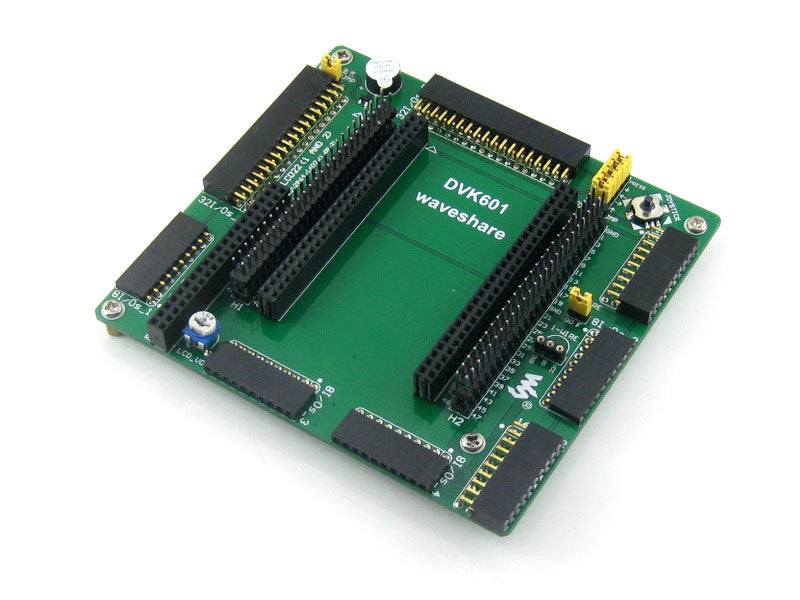

DVK601 ist ein FPGA-CPLD-Motherboard mit Erweiterungsanschlüssen zum Anschluss von FPGA-CPLD-Grundboards und Erweiterungsboards. Das DVK601 bietet eine einfache Möglichkeit, ein FPGA-CPLD-Entwicklungssystem aufzubauen.

Ausstattung

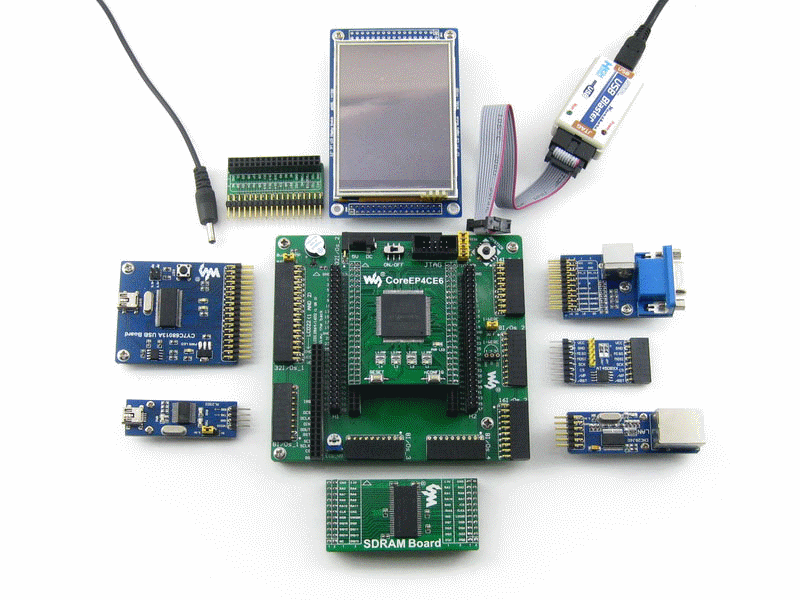

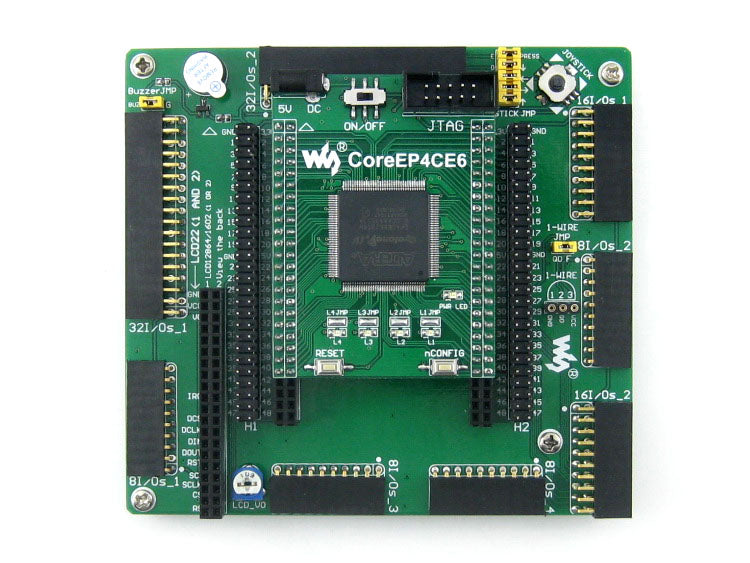

Ressourcen auf dem FPGA-CPLD-Entwicklungsboard

Anschluss für FPGA-CPLD-Grundboard: zum einfachen Anschluss von Grundboards, die einen FPGA-CPLD-Chip onboard integriert haben
8I/Os_1-Schnittstelle, zum Anschluss von Erweiterungsboards/Modulen
8I/Os_2-Schnittstelle, zum Anschluss von Erweiterungsboards/Modulen
8I/Os_3-Schnittstelle, zum Anschluss von Erweiterungsboards/Modulen
8I/Os_4-Schnittstelle, zum Anschluss von Erweiterungsboards/Modulen
16I/Os_1-Schnittstelle, zum Anschluss von Erweiterungsboards/Modulen
16I/Os_2-Schnittstelle, zum Anschluss von Erweiterungsboards/Modulen
32I/Os_1-Schnittstelle, zum Anschluss von Erweiterungsboards/Modulen
32I/Os_2-Schnittstelle, zum Anschluss von Erweiterungsboards/Modulen

Alle oben genannten I/O-Schnittstellen:

können als USART, I2C, SPI, PS/2 usw. simuliert werden
können Geräte wie FRAM, FLASH, USB, Ethernet usw. ansteuern

FPGA-Erweiterungsanschlüsse
- FPGA-Pins sind an den Erweiterungsanschlüssen verfügbar
- zum Anschluss von SDRAM-Erweiterungsboard
LCD-Schnittstelle, zum Anschluss von LCD22, LCD12864, LCD1602
ONE-WIRE-Schnittstelle: einfacher Anschluss an ONE-WIRE-Geräte (TO-92-Gehäuse), wie Temperatursensor (DS18B20), elektronische Registrierungsnummer (DS2401) usw.
Summer
Joystick: fünf Positionen
Potentiometer: zur Einstellung der LCD22-Hintergrundbeleuchtung oder des LCD12864-/LCD1602-Kontrasts
Summer-Jumper
Joystick-Jumper
ONE-WIRE-Jumper

Für die Jumper 16-18:

Brücke setzen, um die im Beispielcode verwendeten I/Os zu verbinden
Brücke entfernen, um über Jumperkabel andere benutzerdefinierte Pins zu verbinden

Das DVK601 unterstützt eine Vielzahl verschiedener Grundboards. Daher können einige Schnittstellen beim Anschluss an bestimmte Grundboards nicht verbunden (Not-Connected) und unbrauchbar sein. Beim Anschluss an Core3S250E sind beispielsweise '④ 8I/Os_3' und '⑤ 8I/Os_4' nicht verbunden.
