SKU:4654

USB-zu-Parallel-FIFO-Schnittstelle mit USB-Mini-AB-Anschluss

Übersicht

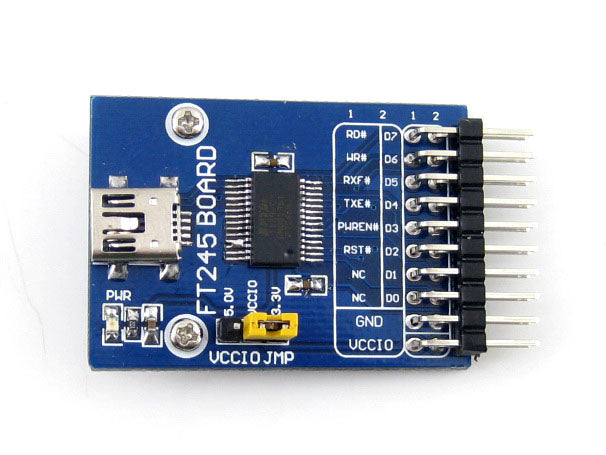

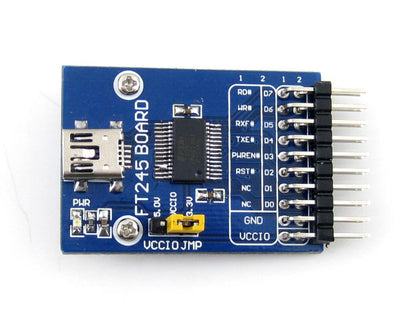

Das FT245 USB FIFO Board (mini) ist eine Zubehörplatine, die eine USB-zu-Parallel-FIFO-Schnittstelle bietet, mit FT245-Chip an Bord, außerdem mit USB-Mini-AB-Anschluss und Steuerschnittstelle (8 Datenpins & 6 Steuerpins).

Das FT245 USB FIFO Board (mini) ist ideal für die Kommunikation zwischen MCU und PC.

Auf der Platine befindet sich auch ein Jumper zur Auswahl des VCC-Ausgangsspiegels:

• Verbinden Sie den Jumper, um die Ausgangsspannung auf 5V oder 3,3V zu stellen. In diesem Fall wird die Zubehörplatine über die USB-Verbindung mit Strom versorgt und versorgt die Zielanwendungsplatine mit Strom.
• Wenn der Jumper offen ist, sollte die Zubehörplatine von der Zielanwendungsplatine mit Strom versorgt werden (3,3V-5V).

Eigenschaften

FT245, USB-Mini-AB-Anschluss, FIFO-Schnittstelle, Steuerschnittstelle

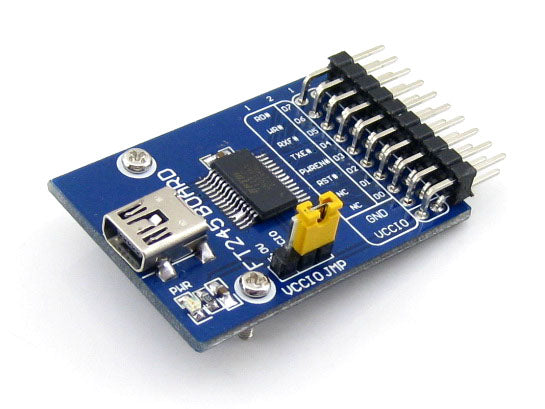

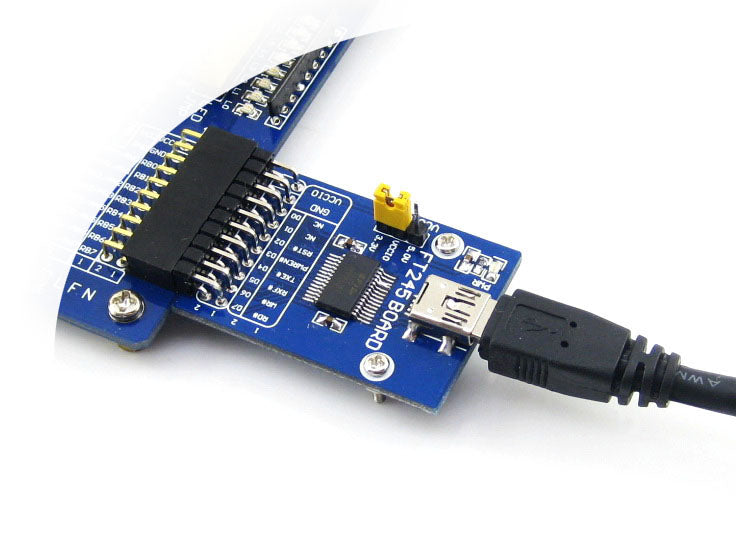

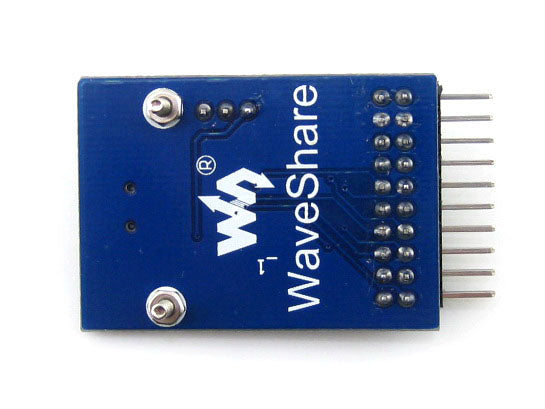

Fotos

Abmessungen

Downloads

Entwicklungsressourcen: Demo-Codes, Schaltpläne, Datenblätter usw.Wiki:www.waveshare.com/wiki/FT245_USB_FIFO_Board_(mini)

Lieferumfang

• FT245 USB FIFO Board (mini) × 1
