SKU:WSAL14952

Verboten durch den Modulhersteller SIMCOM, wir dürfen dieses Produkt nicht an folgende Länder/Regionen versenden oder technischen Support leisten: Iran, Nordkorea, Kuba, Sudan, Syrien.

SIM7600E-H 4G HAT für Raspberry Pi, LTE Cat-4 4G / 3G / 2G Unterstützung, GNSS-Positionierung, für Europa, Südostasien, Westasien, Afrika

Für verschiedene Regionen bieten wir mehrere LTE Cat-4/Cat-1 HATs zur Auswahl:

SIM7600A-H 4G HAT	LTE Cat-4	hauptsächlich anwendbar in Nordamerika (US, CA)
SIM7600E-H 4G HAT	LTE Cat-4	hauptsächlich anwendbar in Europa, Südostasien, Westasien, Afrika, China, Südkorea
SIM7600E LTE Cat-1 HAT	LTE Cat-1
A7670E Cat-1 HAT
A7600E Cat-1/GSM/GPRS HAT
SIM7600SA-H 4G HAT	LTE Cat-4	hauptsächlich anwendbar in Australien, Neuseeland, Taiwan (China), Lateinamerika
SIM7600CE 4G HAT	LTE Cat-4	hauptsächlich anwendbar in China und einigen südostasiatischen Ländern
SIM7600CE-CNSE 4G HAT
SIM7600CE-JT1S 4G HAT
A7600C1 Cat-1/GSM/GPRS HAT	LTE Cat-1
SIM7600G-H 4G HAT	LTE Cat-4	die globale Version

Bitte überprüfen Sie die unterstützten Frequenzbänder gemäß Ihrem lokalen Anbieter und wählen Sie beim Bestellen die passende Variante.

4G HAT für Raspberry Pi

ermöglicht LTE Cat-4 4G / 3G / 2G Kommunikation & GNSS-Positionierung

Basierend auf SIM7600E-H

Merkmale auf einen Blick

• Standard Raspberry Pi 40PIN GPIO Erweiterungsstecker, unterstützt Raspberry Pi Serie Boards, Jetson Nano
• Unterstützt Dial-up, Telefonanruf, SMS, TCP, UDP, DTMF, HTTP, FTP, etc.
• Unterstützt GPS, Beidou, Glonass, GALILEO, QZSS, LBS Basisstation Positionierung
• Onboard USB Schnittstelle, zum Testen von AT-Befehlen, Abrufen von GPS-Positionierungsdaten, usw.
• Onboard CP2102 USB-zu-UART Konverter, für serielle Debugging
• Breakout UART Steuerpins, zum Anschluss an Host-Boards wie Arduino/STM32
• SIM-Kartensteckplatz, unterstützt 1.8V/3V SIM-Karte
• TF-Kartensteckplatz zum Speichern von Daten wie Dateien, Nachrichten, usw.
• Onboard Audio-Buchse und Audio-Decoder für Telefonanrufe
• 2x LED-Anzeigen, einfache Überwachung des Betriebsstatus
• Onboard Spannungsübersetzer, Betriebsspannung kann über Jumper auf 3.3V oder 5V konfiguriert werden
• Baudrate: 300bps ~ 4Mbps (Standard: 115200bps)
• Autobauding Baudrate: 9600bps ~ 115200bps
• Steuerung über AT-Befehle (3GPP TS 27.007, 27.005 und V.25TER Befehlssatz)
• Unterstützt SIM Application Toolkit: SAT Class 3, GSM 11.14 Release 99, USAT
• Liefert mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Jetson Nano/Arduino/STM32)

Spezifikationen

Frequenzband
LTE Cat-4	LTE-FDD: B1/B3/B5/B7/B8/B20 LTE-TDD: B38/B40/B41
3G	UMTS/HSPA+: B1/B5/B8
2G	GSM/GPRS/EDGE: 900/1800 MHz
GNSS
Satellitensysteme	GPS/Beidou/GLONASS/GALILEO/QZSS
Empfängertyp	16-Kanal
	C/A Code
Empfindlichkeit	-159 dBm (GPS) / -158 dBm (GLONASS) / TBD (Beidou)
	Kaltstart: -148 dBm
Time-To-First-Fix (Freifeld)	Kaltstart: <35s
	Warmstart: <1s
SMS und Audio
SMS	Unterstützte Typen: MT, MO, CB, Text, PDU
	Speicher: USIM-Karte und ME (Standard)
Audio-Funktion	Unterstützt Echounterdrückung
	Unterstützt Rauschunterdrückung
Sonstiges
Stromversorgung	5V
Betriebsspannung	5V / 3.3V (konfiguriert über Jumper)
Betriebstemperatur	-30°C ~ 80°C
Lagertemperatur	-45°C ~ 90°C
Abmessungen	56.21mm × 65.15mm

Standard Raspberry Pi 40PIN GPIO

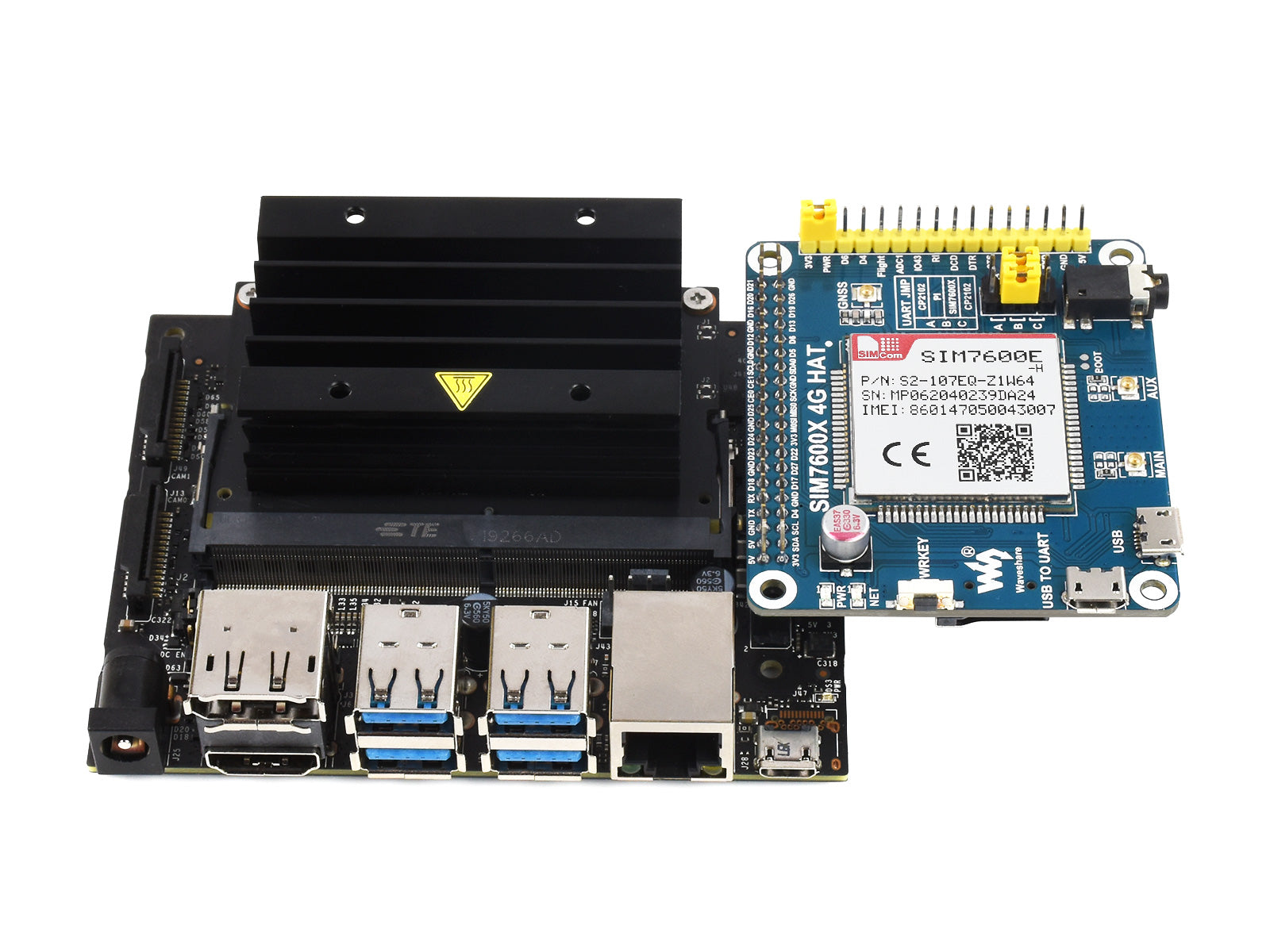

Kompatibel mit Raspberry Pi Serie Boards, Jetson Nano

Dial-up auf Windows/Linux

LTE Cat-4: bis zu 50Mbps (Uplink) / bis zu 150Mbps (Downlink) *3G (HSPA+): bis zu 5.76Mbps (Uplink) / bis zu 42Mbps (Downlink) *

* steht für idealisierte Datenrate, die tatsächliche Datenrate hängt von Faktoren wie Netzabdeckung, Verkehrsaufkommen, Basisstationszustand, usw. ab.

Cloud-Kommunikation

Unterstützt Kommunikationsprotokolle einschließlich TCP/UDP/FTP/FTPS/HTTP/HTTPS

GNSS-Positionierung

Unterstützt GPS, Beidou, Glonass, GALILEO, QZSS, LBS Basisstation Positionierung

Telefonanruf & SMS Unterstützung

Telefonanruf tätigen oder SMS senden per AT-Befehlen, mit Onboard Audio-Buchse

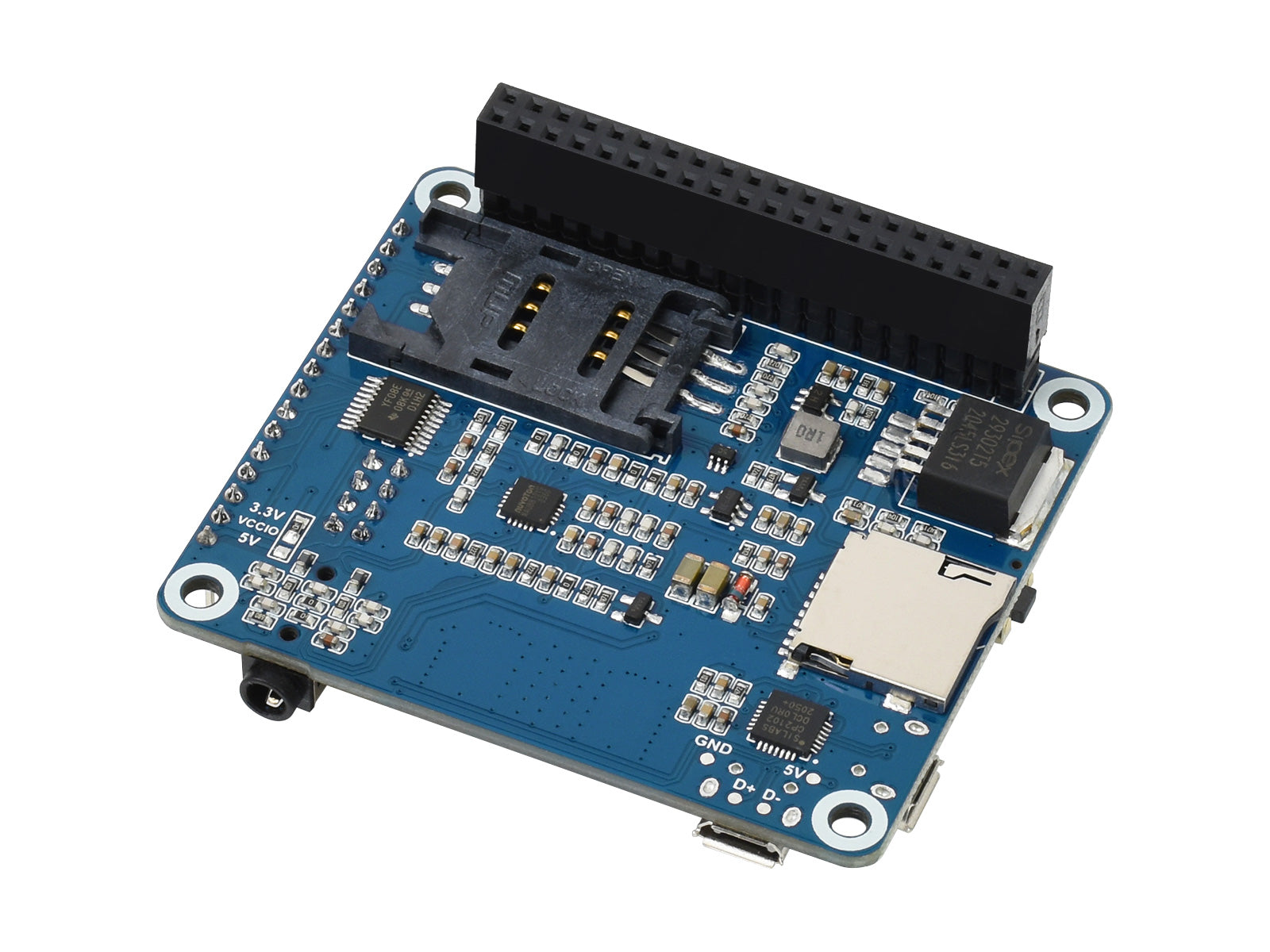

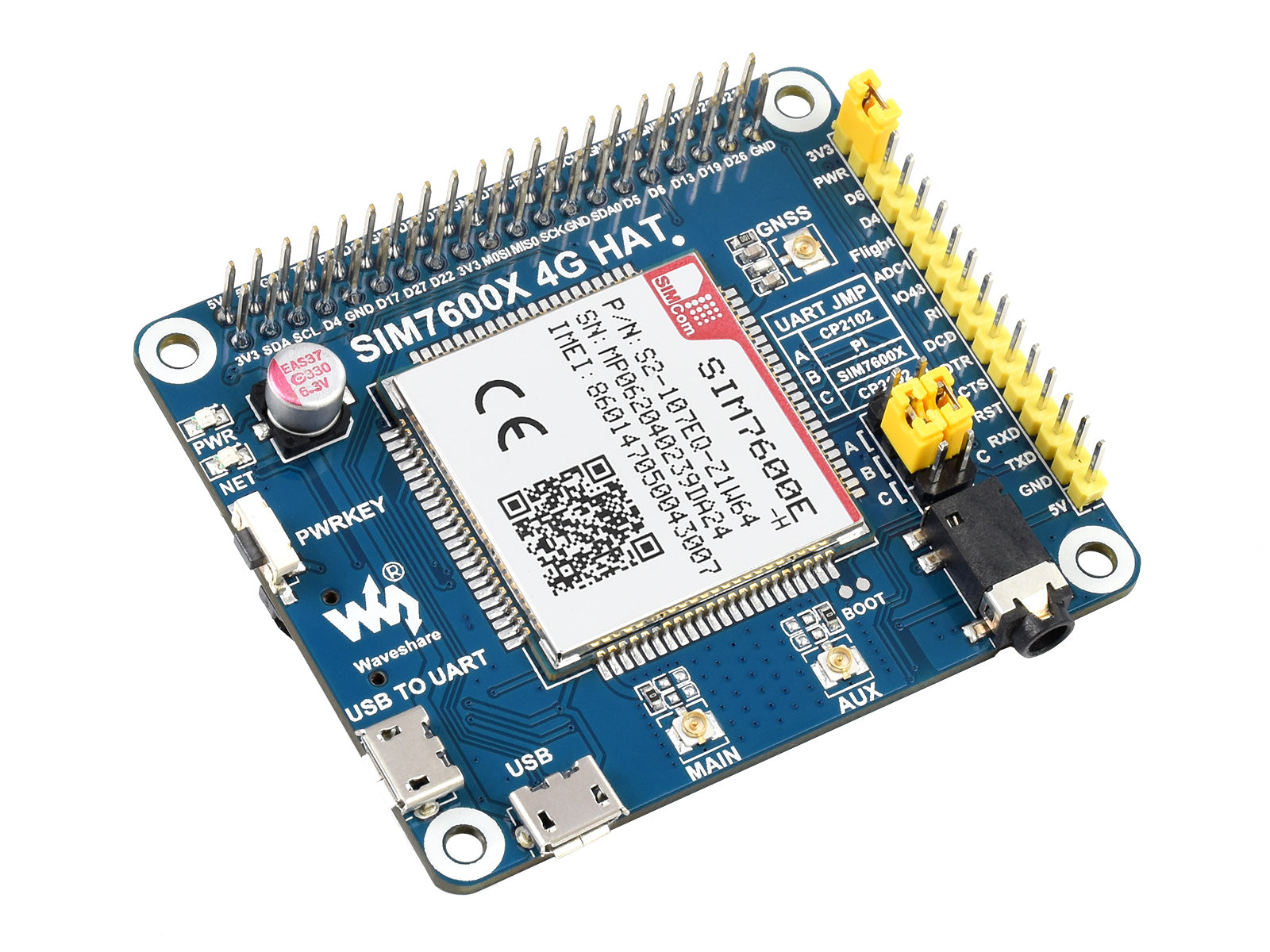

Was ist an Bord

1. SIM7600E-H
2. CP2102 USB-zu-UART Konverter
3. NAU8810 Audio-Decoder
4. TXS0108EPWR Spannungsübersetzer übersetzt 3.3V/5V in 1.8V
5. MP2128DT Power-Chip
6. SPX29302 Power-Chip
7. Raspberry Pi GPIO-Stecker
8. SIM7600 Steuerschnittstelle zum Anschluss an Host-Boards wie Arduino/STM32
9. SIM-Kartensteckplatz unterstützt 1.8V/3V SIM-Karte
10. TF-Kartensteckplatz ermöglicht Datenspeicherung wie Dateien, Nachrichten, usw.
11. 3.5mm Kopfhörer/Mikrofon-Buchse
12. USB-Schnittstelle zum Testen von AT-Befehlen, Abrufen von GPS-Positionierungsdaten, usw.
13. USB-zu-UART-Schnittstelle für serielle Debugging oder Anmeldung am Raspberry Pi

14. MAIN Antennenanschluss
15. AUX Antennenanschluss
16. GNSS Antennenanschluss
17. Netzschalter
18. Netzwerkstatusanzeige
19. Power-Anzeige
20. Betriebsspannungs-Auswahl-Jumper konfiguriert über 0Ω Widerstand JumperVCCIO - 3.3V: Betriebsspannung als 3.3V einstellen VCCIO - 5V: Betriebsspannung als 5V einstellen
21. UART-Auswahl-JumperA: Zugriff auf Raspberry Pi über USB-zu-UARTB: Steuerung des SIM7600 durch Raspberry PiC: Steuerung des SIM7600 über USB-zu-UART
22. PWR Konfigurations-Jumper PWR - 3V3: automatischer Start beim Einschalten (Standard) PWR - D6: Start/Stopp durch Raspberry Pi D6 Pin Flugmodus-Konfigurations-JumperNC Standard, keine Flugmodus-SteuerpinFlight - D4: Flugmodus wird durch Raspberry Pi D4 Pin gesteuert
23. USB-Anschluss Lötflächen
24. BOOT erzwungene Programmierung Lötflächen

Pinbelegung Definition

Außenabmessungen

Ressourcen & Dienste

---

WIKI:SIM7600E-H_4G_HAT

* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.

Auswahlführer

	SIM7600CE-JT1S	SIM7600CE-T	SIM7600E	SIM7600E-H	SIM7600A-H	SIM7600NA-H	SIM7600G-H
Anwendbare Regionen	China		Europa/Südostasien/Westasien/Afrika/China/Südkorea		Nordamerika (AT&T)	Nordamerika	Global
Band
LTE Cat-4	LTE-FDDB1/B3/B5/B8LTE-TDDB38/B39/B40/B41		LTE-FDDB1/B3/B5/B7/B8/B20LTE-TDDB38/B40/B41		LTE-FDDB2/B4/B12	LTE-FDDB2/B4/B5/B12/B13/B14/B25/B26/B66/B71LTE-TDDB41	LTE-FDDB1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66LTE-TDDB34/B38 /B39/B40/B41
3G	UMTS/HSDPA/HSPA+B1/B8TD-SCDMAB34/B39CDMA1X/EVDO BC0		UMTS/HSPA+B1/B5/B8		UMTS/HSPA+B2/B5	N/A	UMTS/HSDPA/HSPA+B1/B2/B4/B5/B6/B8/B19
2G	GSM/GPRS/EDGE900/1800 MHz				N/A		GSM/GPRS/EDGE850/900/1800/1900MHz
GNSS	N/A	GPS/Beidou/GLONASS/GALILEO/QZSS
Datenrate
LTE Cat-4	150Mbps(DL)/50Mbps(UL)		N/A	150Mbps(DL)/50Mbps(UL)
LTE Cat-1	N/A		10Mbps(DL)/5Mbps(UL)	N/A
3G (HSPA+)	42Mbps(DL)/5.76Mbps(UL)					N/A	42Mbps(DL)/5.76Mbps(UL)
2G (EDGE)	236.8Kbps(DL/UL)				N/A		236.8Kbps(DL/UL)
2G (GPRS)	85.6Kbps(DL/UL)				N/A		85.6Kbps(DL/UL)
Software-Funktionen
Netzwerkprotokoll	TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS
Dial-up-Protokoll	PPP/NDIS/RNDIS
USB-Treiber	Windows XP/7/8/10, Linux (treiberfrei für Raspbian)
Hardware-Schnittstellen
SIM-Kartensteckplatz	Kompatibel mit 1.8V und 3V SIM-Karte
UART	Unterstützt AT-Befehle über UART, kompatibel mit 3.3V/5V Betriebsspannung
USB-Port	Unterstützt AT-Befehle Testen, Netzwerkkommunikation, Firmware-Upgrade, usw.
USB-zu-UART	Unterstützt serielle Debugging oder Anmeldung am Raspberry Pi
Audio-Buchse	Unterstützt Audio-Aktionen wie Telefonanruf
TF-Kartensteckplatz	Ja, zum Speichern von Daten wie Dateien, Nachrichten, usw.				N/A		Ja
Antennenanschluss	LTE Hauptantenne	LTE Hauptantenne + LTE Diversity-Antenne + GNSS-Antenne
Anwendungen
Beispiele	Gesundheitswesen, Smart Payment, Internet-Telefonie, Umweltüberwachung, Energieüberwachung, Flottenmanagement, Smart Industry, Intelligente Landwirtschaft, usw.

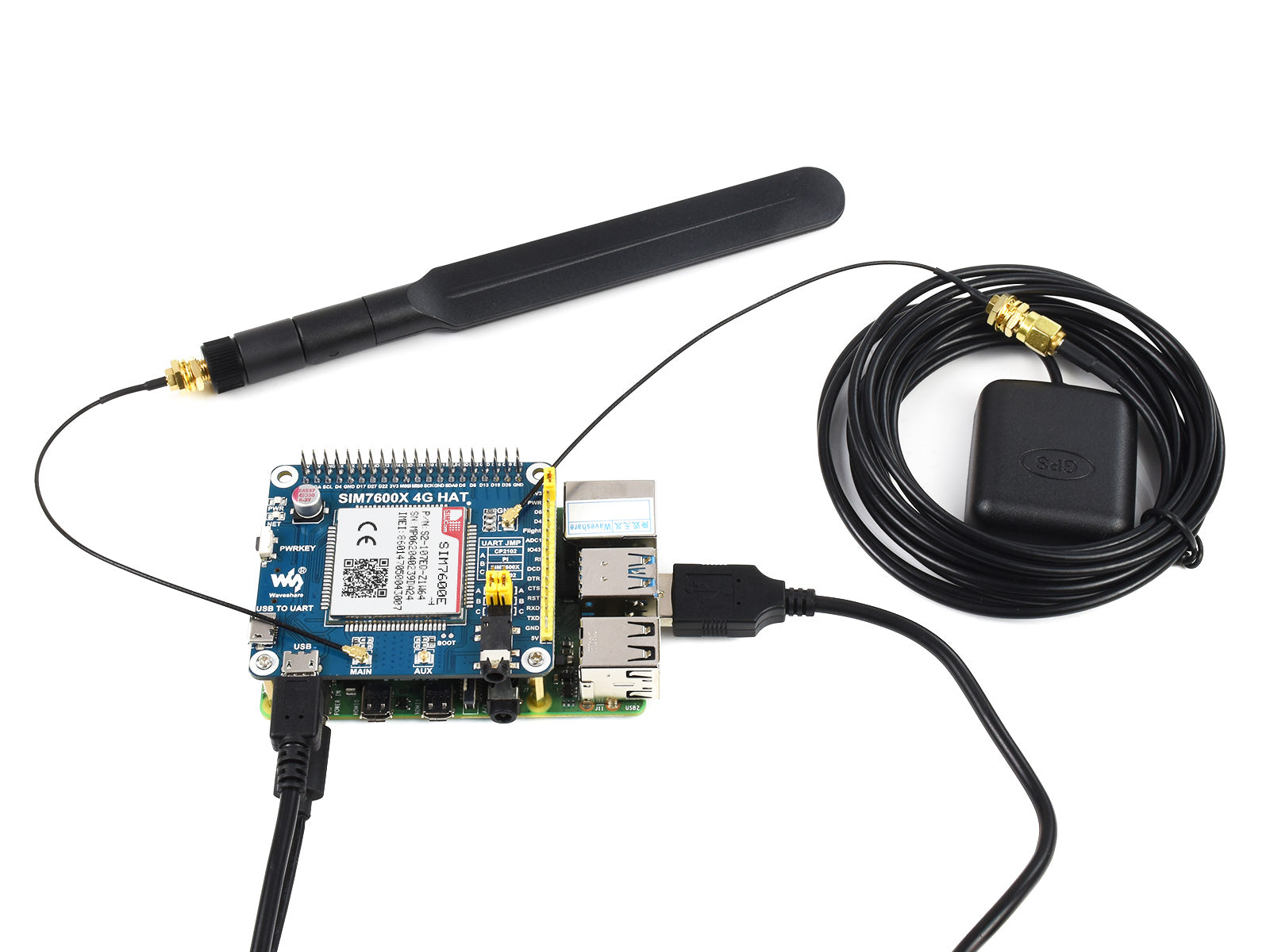

Lieferumfang

1. SIM7600E-H 4G HAT x1
2. LTE Antenne x1
3. GPS Externe Antenne (B) x1
4. USB Typ A Stecker zu Micro Stecker Kabel x2
5. RPi Schraubenpackung (2Stk) x1
