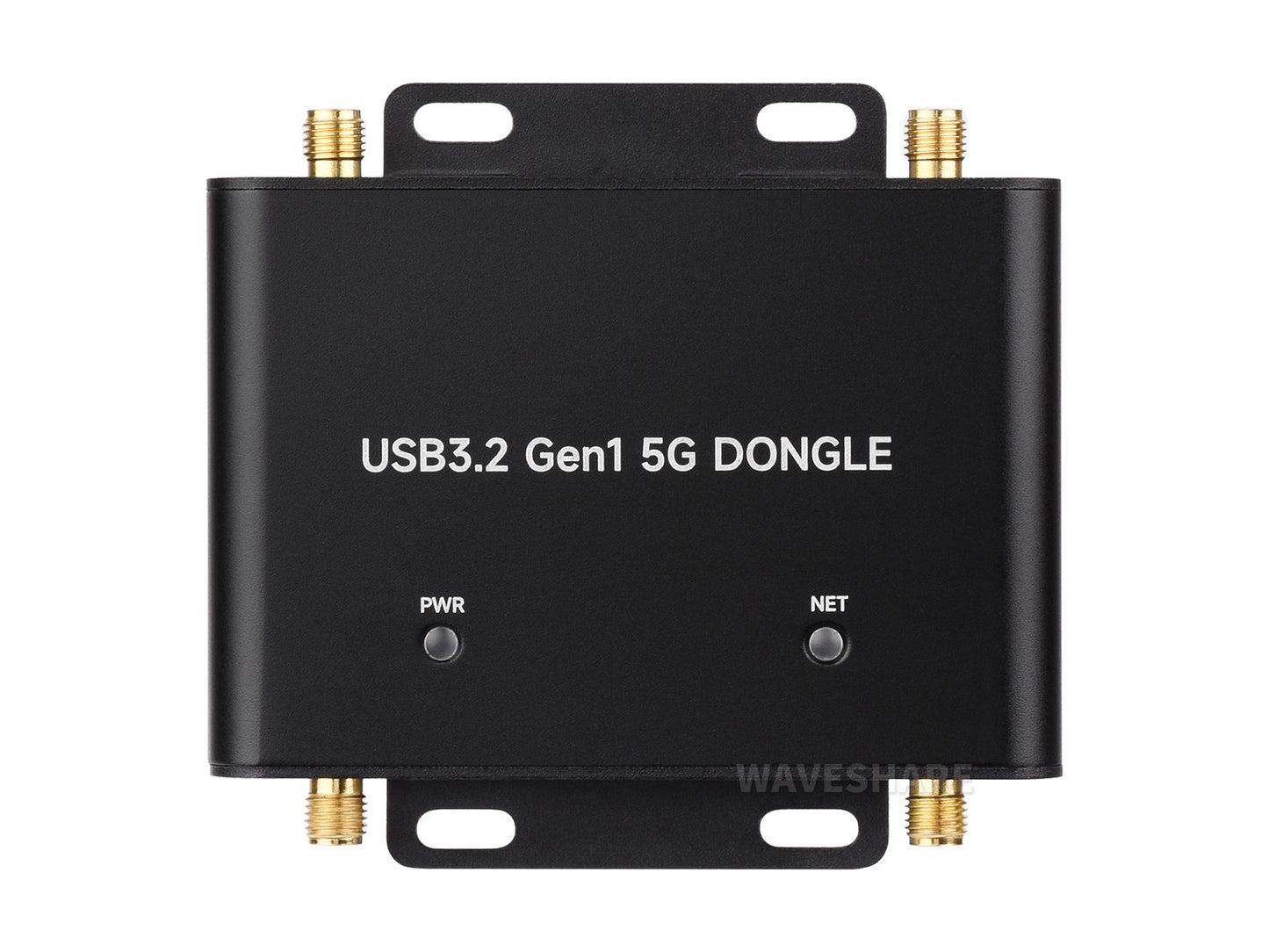

5G-Dongle-Erweiterungsplatine, USB-3.2-Anschluss, Aluminiumlegierungsgehäuse, vier Antennen, Onboard-M.2-Key-B-Schnittstelle, Optionen für 5G-Modul

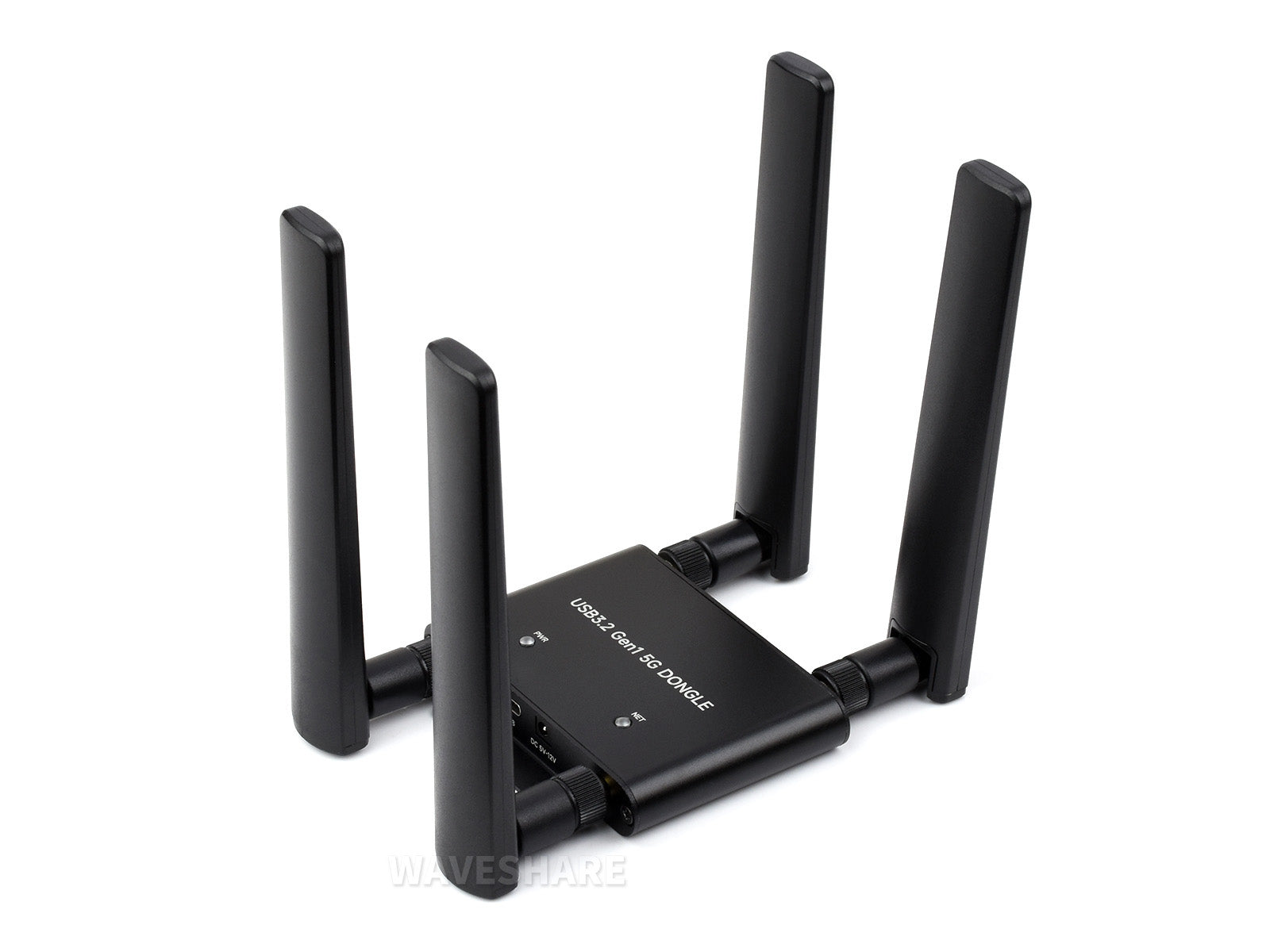

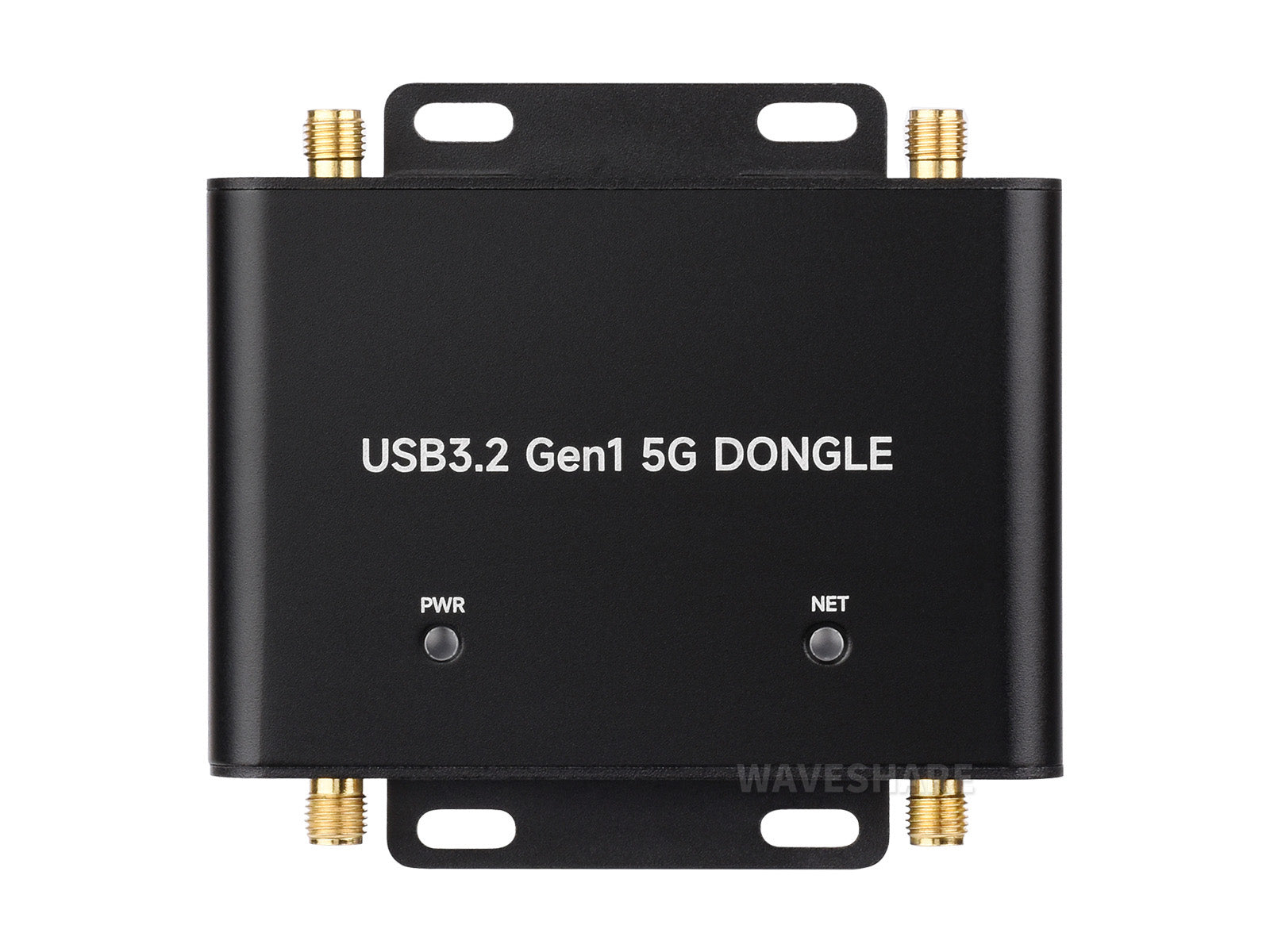

5G-DONGLE-Erweiterungsplatine

5G M.2 auf USB-3.2-Anschluss

Unterstützt Mainstream-5G-M.2-Module von SIMCom / Quectel / FibocomKompatibel mit 3042 / 3052-Paketen

* Hinweis: Das 5G-Modul ist NICHT im USB 3.2 Gen1 5G DONGLE-Kit enthalten und muss separat erworben werden. Es wird empfohlen, Kits mit 5G-Modul auszuwählen, weitere Details finden Sie in der Tabelle Kit-Auswahl.

Merkmale auf einen Blick

• Unterstützt 5G-Module mit M.2 (NGFF) Key-B-Schnittstelle, kompatibel mit Mainstream-5G-Modulen von Marken wie SIMCom, Quectel und Fibocom
• Unterstützt 5G-Module in 3042 / 3052-Paketen wie SIM82XX, RM5XX und FM650XX-Serie
• An Bord USB 3.2 Type-C-Anschluss zum Anschluss an Raspberry Pi oder PC für 5G-Netzwerk, Firmware-Update und externe Stromversorgung
• Eingebaute UART-Kommunikationsschnittstelle für Datenübertragung und andere Funktionen mit einigen Modulen
• An Bord 4-Kanal IPEX 4 auf SMA-Antennenanschluss für direkten Antennenanschluss
• An Bord Spannungswandler-Schaltung, unterstützt 5 ~ 12V Stromversorgung über DC 3,5mm Buchse oder 5V / 2A Stromversorgung über USB 3.2-Anschluss
• An Bord 1-Kanal Standard-SIM-Kartensteckplatz, 1-Kanal eSIM-Kartensteckplatz im QFN-8 (5x6)-Gehäuse, Dual-Card Single-Standby, umschaltbar über AT-Befehl
• An Bord Stromversorgungs- und Netzwerk-Indikatoren zur Überprüfung des Arbeitsstatus des Moduls und 5G-Debugging
• Aluminiumlegierungsgehäuse mit oxidierter stumpfpolierter Oberfläche, CNC-Prozessöffnung, solide und langlebig, Tisch- oder Wandmontage

Kompatible 5G-Module

Modell	SIM8202G-M2	SIM8262E-M2	SIM8262A-M2	RM520N-GL	RM530N-GL
5G-Standard	3GPP R15	3GPP R16
Anwendbare Regionen	außer Amerika		Amerika	Global
Chip	Qualcomm Snapdragon X55	Qualcomm Snapdragon X62
Frequenzband
Sub-6G	n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n66, n71, n77, n78, n79	n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n77, n78, n79	n2, n5, n7, n12, n13, n14, n25, n30, n41, n48, n66, n71, n77, n78, n79	5G NR NSA: n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79
				5G NR SA: n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79
LTE-FDD	B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71	B1, B3, B5, B7, B8, B18, B19, B20, B26, B28, B32	B2, B4, B5, B7, B12, B13, B14, B25, B26, B29, B30, B66, B71	B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71
LTE-TDD	B34, B38, B39, B40, B41, B42, B43, B48	B38, B39, B40, B41, B42, B43	B41, B46, B48	B34, B38, B39, B40, B41, B42, B43, B48
LAA	-			B46
WCDMA	B1, B2, B3, B4, B5, B8	B1, B5, B8	B2, B4, B5	B1, B2, B4, B5, B8, B19
GNSS	Unterstützt GPS / GLONASS / Beidou (Compass) / Galileo / QZSS
Datenrate
Sub-6G	2,4 Gbps (DL) / 500 Mbps (UL)			5G NR SA: 2,4 Gbps (DL) / 900 Mbps (UL)
				5G NR NSA: 3,4 Gbps (DL) / 550 Mbps (UL)
LTE	1,0 Gbps (DL) / 200 Mbps (UL)			1,6 Gbps (DL) / 200 Mbps (UL)
UMTS	42 Mbps (DL) / 5,76 Mbps (UL)
Abmessungen	42,0 × 30,0 × 2,3 mm			52,0 × 30,0 × 2,3 mm
Hinweis: 5G-Modul ist optional. Diese Tabelle listet nur einige unterstützte Modelle nach tatsächlichem Test auf, und die Pin-Kompatibilität sollte bei Verwendung mit anderen Modellen getestet werden.

Mehrere Größen kompatibel

Unterstützt 3042 / 3052-Pakete

Verbindungsbeispiele

Über USB-Anschluss an Windows-PCs, Raspberry Pi-Motherboards und Jetson Nano-Motherboards anschließen für 5G-Netzwerk

Anschluss an Raspberry Pi 5

Anschluss an CM5-PoE-BASE-A

Anschluss an Jetson Nano

* Nur zur Referenz, bitte beziehen Sie sich auf den Lieferumfang für die detaillierte Teileliste.

Multi-System-Unterstützung, einfach zu bedienen

Unterstützt Windows / Linux...

Einfach in den USB-Anschluss stecken, einige einfache Konfiguration durchführen, die Hochgeschwindigkeits-5G-Netzwerkverbindung ist einsatzbereit

Anwendungsszenarien

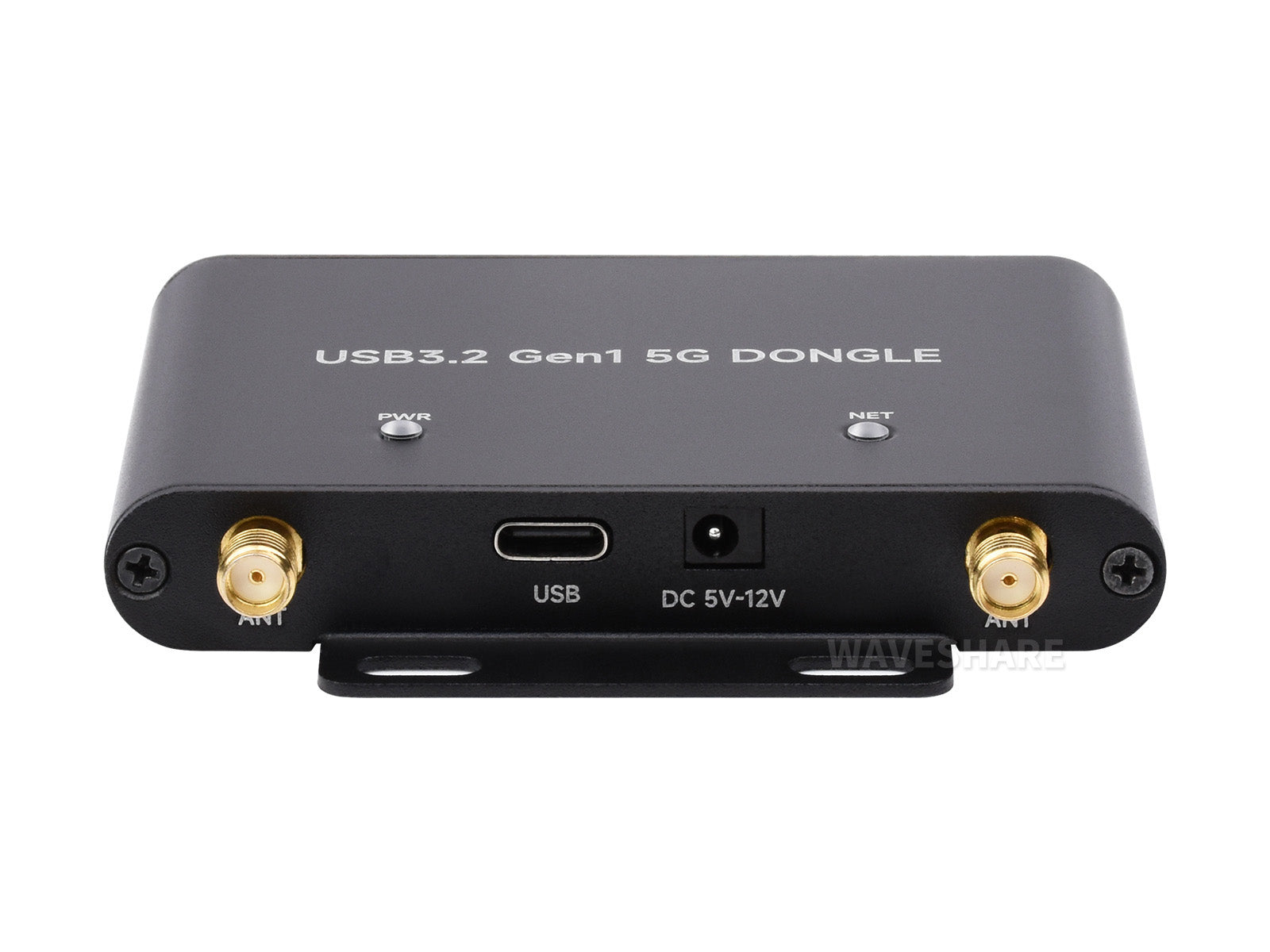

Schnittstelleneinführung

Industrielle Aluminiumlegierungsgehäuse

Aluminiumlegierungsgehäuse mit oxidierter stumpfpolierter Oberfläche, solide und langlebig, kompakte Größe, Tisch- oder Wandmontage

Außenabmessungen

* Hinweis: Die oben genannten Abmessungen werden manuell gemessen, es gibt einen gewissen Fehler

5G-Modul-Installation Einführung

* Hinweis: Das 5G-Modul ist NICHT im USB 3.2 Gen1 5G DONGLE-Kit enthalten und muss separat erworben werden. Es wird empfohlen, Kits mit 5G-Modul auszuwählen, weitere Details finden Sie in der Tabelle Kit-Auswahl.

Ressourcen & Dienste

Wiki:www.waveshare.com/wiki/USB_3.2_Gen1_5G_DONGLE

Kit-Auswahl

Modell	Anwendung
USB 3.2 Gen1 5G DONGLE	Das 5G-Modul muss separat erworben werden. Kompatibel mit SIMCom / Quectel / Fibocom 5G M.2-Modulen in der Tabelle oben
SIM8202G-M2 5G DONGLE (B)	Liefert mit dem SIM8202G-M2 5G-Modul, geeignet für Länder oder Regionen außer Amerika. An Bord USB 3.2 Type-C-Anschluss für schnellen 5G-Netzwerkzugriff und Modulauswertung.
SIM8262E-M2 5G DONGLE (B)	Liefert mit dem SIM8262E-M2 5G-Modul, geeignet für Länder oder Regionen außer Amerika. An Bord USB 3.2 Type-C-Anschluss für schnellen 5G-Netzwerkzugriff und Modulauswertung.
SIM8262A-M2 5G DONGLE (B)	Liefert mit dem SIM8262A-M2 5G-Modul, geeignet für Amerika. An Bord USB 3.2 Type-C-Anschluss für schnellen 5G-Netzwerkzugriff und Modulauswertung.
RM520N-GL 5G DONGLE (B)	Liefert mit dem Qualcomm RM520N-GL 5G Sub-6G-Modul, global geeignet. An Bord USB 3.2 Type-C-Anschluss für schnellen 5G-Netzwerkzugriff und Modulauswertung.
RM530N-GL 5G DONGLE (B)	Liefert mit dem Qualcomm RM530N-GL 5G Sub-6G & mmWave-Modul, global geeignet. An Bord USB 3.2 Type-C-Anschluss für schnellen 5G-Netzwerkzugriff und Modulauswertung.

Lieferumfang

USB 3.2 Gen1 5G DONGLE

1. USB 3.2 Gen1 5G DONGLE x1
2. 5G-Antenne x4
3. USB3.2 Type-A auf Type-C Kabel ~1m x1
4. USB Type-A auf DC 3,5*1,35mm Kabel ~1m x1
5. IPEX-Adapterkabel ~6cm (4 Stk.) x1
6. IPEX-Adapterkabel ~13cm x1
7. Wärmeleitpad x1
8. SMA-Schutzkappe (4 Stk.) x1

SIM8202G-M2 5G DONGLE (B)

1. USB 3.2 Gen1 5G DONGLE x1
2. SIM8202G-M2 x1
3. 5G-Antenne x4
4. USB3.2 Type-A auf Type-C Kabel ~1m x1
5. USB Type-A auf DC 3,5*1,35mm Kabel ~1m x1
6. IPEX-Adapterkabel ~6cm (4 Stk.) x1
7. IPEX-Adapterkabel ~13cm x1
8. Wärmeleitpad x1
9. SMA-Schutzkappe (4 Stk.) x1

SIM8262E-M2 5G DONGLE (B)

1. USB 3.2 Gen1 5G DONGLE x1
2. SIM8262E-M2 x1
3. 5G-Antenne x4
4. USB3.2 Type-A auf Type-C Kabel ~1m x1
5. USB Type-A auf DC 3,5*1,35mm Kabel ~1m x1
6. IPEX-Adapterkabel ~6cm (4 Stk.) x1
7. IPEX-Adapterkabel ~13cm x1
8. Wärmeleitpad x1
9. SMA-Schutzkappe (4 Stk.) x1

SIM8262A-M2 5G DONGLE (B)

1. USB 3.2 Gen1 5G DONGLE x1
2. SIM8262A-M2 x1
3. 5G-Antenne x4
4. USB3.2 Type-A auf Type-C Kabel ~1m x1
5. USB Type-A auf DC 3,5*1,35mm Kabel ~1m x1
6. IPEX-Adapterkabel ~6cm (4 Stk.) x1
7. IPEX-Adapterkabel ~13cm x1
8. Wärmeleitpad x1
9. SMA-Schutzkappe (4 Stk.) x1

RM520N-GL 5G DONGLE (B)

1. USB 3.2 Gen1 5G DONGLE x1
2. RM520N-GL x1
3. 5G-Antenne x4
4. USB3.2 Type-A auf Type-C Kabel ~1m x1
5. USB Type-A auf DC 3,5*1,35mm Kabel ~1m x1
6. IPEX-Adapterkabel ~6cm (4 Stk.) x1
7. IPEX-Adapterkabel ~13cm x1
8. Wärmeleitpad x1
9. SMA-Schutzkappe (4 Stk.) x1

RM530N-GL 5G DONGLE (B)

1. USB 3.2 Gen1 5G DONGLE x1
2. RM530N-GL x1
3. 5G-Antenne x4
4. USB3.2 Type-A auf Type-C Kabel ~1m x1
5. USB Type-A auf DC 3,5*1,35mm Kabel ~1m x1
6. IPEX-Adapterkabel ~6cm (4 Stk.) x1
7. IPEX-Adapterkabel ~13cm x1
8. Wärmeleitpad x1
9. SMA-Schutzkappe (4 Stk.) x1
