SKU:WSAL32298

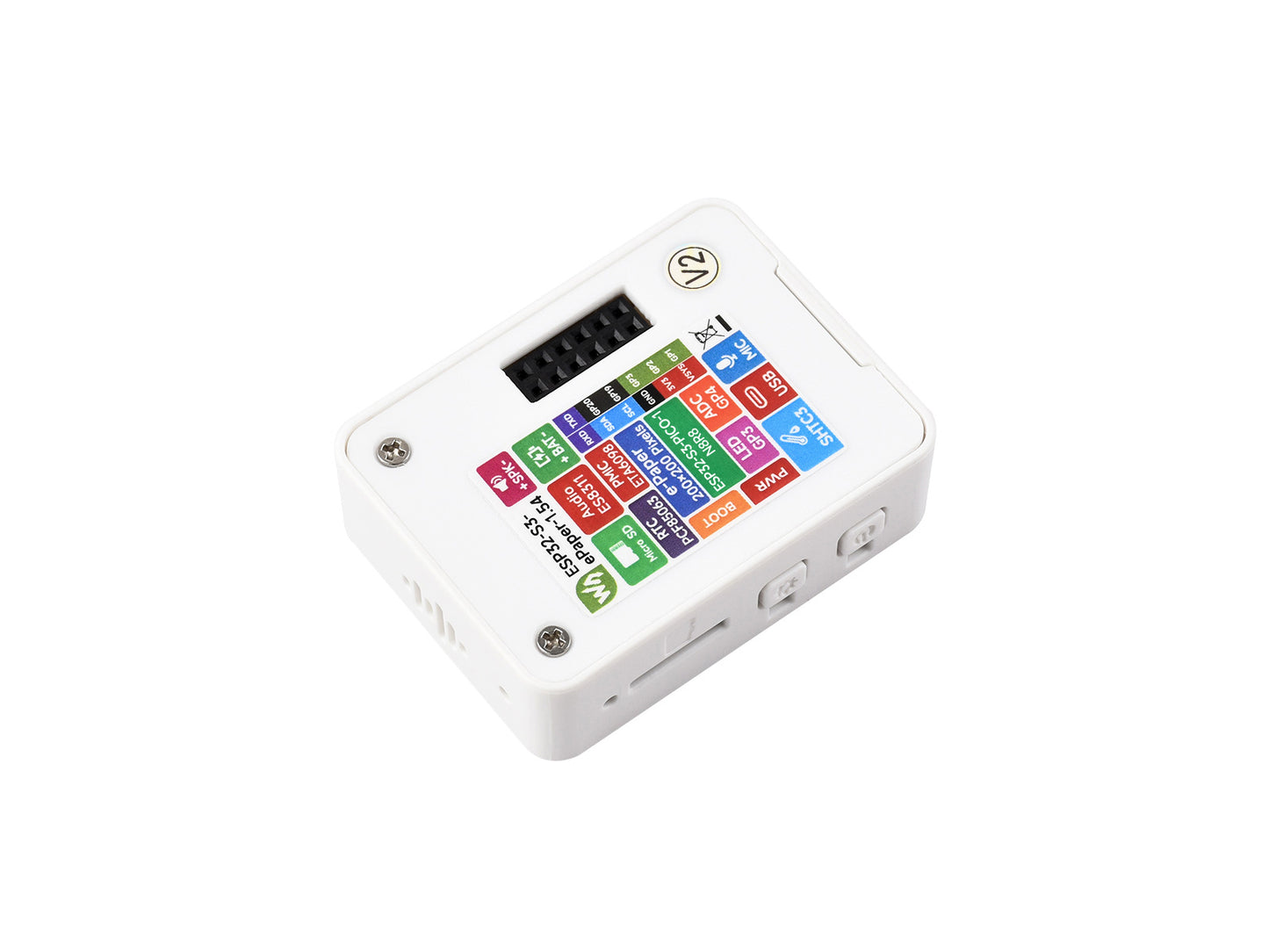

ESP32-S3 1,54-Zoll E-Paper AIoT-Entwicklungsboard, 200 × 200, Schwarz / Weiß, unterstützt Wi-Fi und BLE Dual-Mode-Kommunikation

ESP32-S31,54-Zoll E-Paper AIoT-Entwicklungsboard

Unterstützt KI-Sprachinteraktion, Temperatur- und Feuchtigkeitsüberwachung sowie DIY-Kreativfunktionen usw.

Versionsoptionen

ESP32-S3-ePaper-1.54Wird mit einem MX1.25 3,7V Lithium-Akku geliefert (kann im Gehäuse installiert werden)

ESP32-S3-ePaper-1.54-ENohne Lithium-Akku

Funktionen

DerESP32-S3-ePaper-1.54 ist ein E-Paper AIoT-Entwicklungsboard, ausgestattet mit einem ESP32-S3-Mikrocontroller, der Wi-Fi und BLE Dual-Mode-Kommunikation unterstützt. Eingebautes 1,54-Zoll-E-Paper-Display mit ultra-niedrigem Stromverbrauch und Lesbarkeit bei Umgebungslicht, geeignet für tragbare Geräte und Szenarien mit langer Akkulaufzeit. Integriert mit einem RTC-Chip, SHTC3-Temperatur- und Feuchtigkeitssensor, TF-Kartensteckplatz, Low-Power-Audio-Codec-Chip-Schaltung und Lithium-Akku-Lademanagement-Schaltung. Reservierte Schnittstellen einschließlich USB, UART, I2C und GPIO für einfache Funktionserweiterung und Sensoranbindung, bietet eine flexible und zuverlässige Entwicklungsplattform für IoT-Terminals, elektronische Etiketten, tragbare Displays und andere Anwendungen.

• Verwendet einen leistungsstarken Xtensa 32-Bit LX7 Dual-Core-Prozessor, bis zu 240 MHz Hauptfrequenz
• Unterstützt 2,4 GHz Wi-Fi (802.11 b/g/n) und Bluetooth 5 (LE), mit eingebauter Antenne
• Eingebautes 512 KB Statischer RAM, 384 KB ROM, mit integriertem 8 MB Flash und 8 MB PSRAM
• Eingebautes 1,54-Zoll-E-Paper-Display, 200 × 200 Auflösung, mit hohem Kontrast und großem Betrachtungswinkel
• Eingebauter Audio-Codec-Chip, unterstützt Sprachaufnahme und -wiedergabe, ermöglicht KI-Sprachinteraktionsanwendungen
• Eingebauter PCF85063 RTC-Chip und SHTC3 Temperatur- & Feuchtigkeitssensor für präzises RTC-Management und Umweltüberwachung
• Eingebauter TF-Kartensteckplatz für externe Speicherung von Bildern oder Dateien
• Eingebaute programmierbare PWR- und BOOT-Seitentasten für kundenspezifische Funktionserweiterung
• Reservierter 2 × 6 2,54 mm Rastermaß-Pin-Header für bequeme externe Erweiterung

Spezifikationen

Anzeigepanel	E-Paper-Display	Anzeigegröße	1,54 Zoll
Auflösung	200 × 200	Graustufen	2
Schnittstelle	SPI	Vollbild-Aktualisierungszeit	2 s
Anzeigefarbe	Schwarz, Weiß	Teilbild-Aktualisierungszeit	0,3 s
Betrachtungswinkel	>170°	Anzeigetyp	Passiv reflektierend

Eingebauter Audio-Codec-Chip

Unterstützt hochwertige Audioverarbeitung, bietet klare und hochwertige Audioeingabe und -ausgabe

Unterstützt KI-Sprachinteraktion

Ermöglicht den Zugriff auf Online-Großmodellplattformen wie DeepSeek, Doubao usw.

Vorteile von EINK

E-Paper-Displays nutzen Mikrokapsel-Elektrophorese-Technologie zur Anzeige. Das Prinzip ist: Geladene Partikel, die in einer klaren Flüssigkeit suspendiert sind, bewegen sich zu den Seiten der Mikrokapsel, wenn ein elektrisches Feld angelegt wird, wodurch die Mikrokapsel durch Reflexion von Umgebungslicht sichtbar wird, genau wie bei herkömmlichem gedrucktem Papier. E-Paper-Displays zeigen Bilder/Texte klar unter Lampenlicht oder natürlichem Licht an, benötigen keine Hintergrundbeleuchtung und verfügen über einen Betrachtungswinkel von fast 180°. Sie werden aufgrund ihres papierähnlichen Effekts normalerweise als E-Reader verwendet.

Anwendungsszenarien

Geeignet für Sprachinteraktion und E-Reader usw.

Sprachinteraktion

E-Reader

Unterstützt ESP-IDF, Arduino IDE

Umfassendes SDK, Entwicklungsressourcen und Tutorials, um Ihnen den Einstieg zu erleichtern

Was ist an Bord

1. ESP32-S3-PICO-1-N8R8Wi-Fi und Bluetooth SoC, 240 MHz Betriebshäufigkeit, mit integriertem 8 MB Flash und 8 MB PSRAM
2. TF-KartensteckplatzDie TF-Karte muss vor der Verwendung im FAT32-Format formatiert werden
3. ES8311 Audio-Codec-ChipUnterstützt Audioeingabe und -ausgabe, Low-Power-Design, geeignet für Spracherkennungs- und Sprachwiedergabeanwendungen
4. BOOT-TasteDrücken Sie sie beim Einschalten, um in den Download-Modus zu wechseln
5. PWR-TasteErmöglicht die Stromsteuerung über Softwarekonfiguration bei Verwendung eines Lithium-Akkus als Stromversorgung
6. Type-C-AnschlussESP32-S3 USB-Anschluss für das Brennen von Programmen und das Drucken von Protokollen
7. Mikrofonzur Audioaufnahme

8. SHTC3 Temperatur- und Feuchtigkeitssensorbietet Messung der Umgebungstemperatur und -feuchtigkeit, ermöglicht die Funktion der Umweltüberwachung
9. MX1.25 2PIN LautsprecheranschlussAudioausgangssignal, zum Anschluss eines externen Lautsprechers
10. MX1.25 2PIN Lithium-Akku-Anschlusszum Anschluss eines Lithium-Akkus
11. Eingebaute Antenneunterstützt 2,4 GHz Wi-Fi (802.11 b/g/n) und Bluetooth 5 (LE)
12. PCF85063 (Rückseite)RTC-Chip mit Zeitmessfunktion
13. 2 × 6PIN 2,54 mm Rastermaß Buchsenleiste
14. Lautsprecherzur Audiowiedergabe

Abmessungen

Unterstützt Batch-Anpassung

Unterstützt Anpassung bei Großbestellungen, einschließlich Touch-Funktion und Vier-Farben-E-Paper-Display (Rot / Gelb / Schwarz / Weiß) usw.

Touch-E-Paper-Display

Vier-Farben-E-Paper-Display

Ressourcen & Dienste

Wiki:www.waveshare.com/wiki/ESP32-S3-ePaper-1.54

Lieferumfang

ESP32-S3-ePaper-1.54

* Der MX1.25 3,7V Lithium-Akku ist optional.

1. ESP32-S3-ePaper-1.54 x1
2. OPTIONAL Lithium-Akku x1
