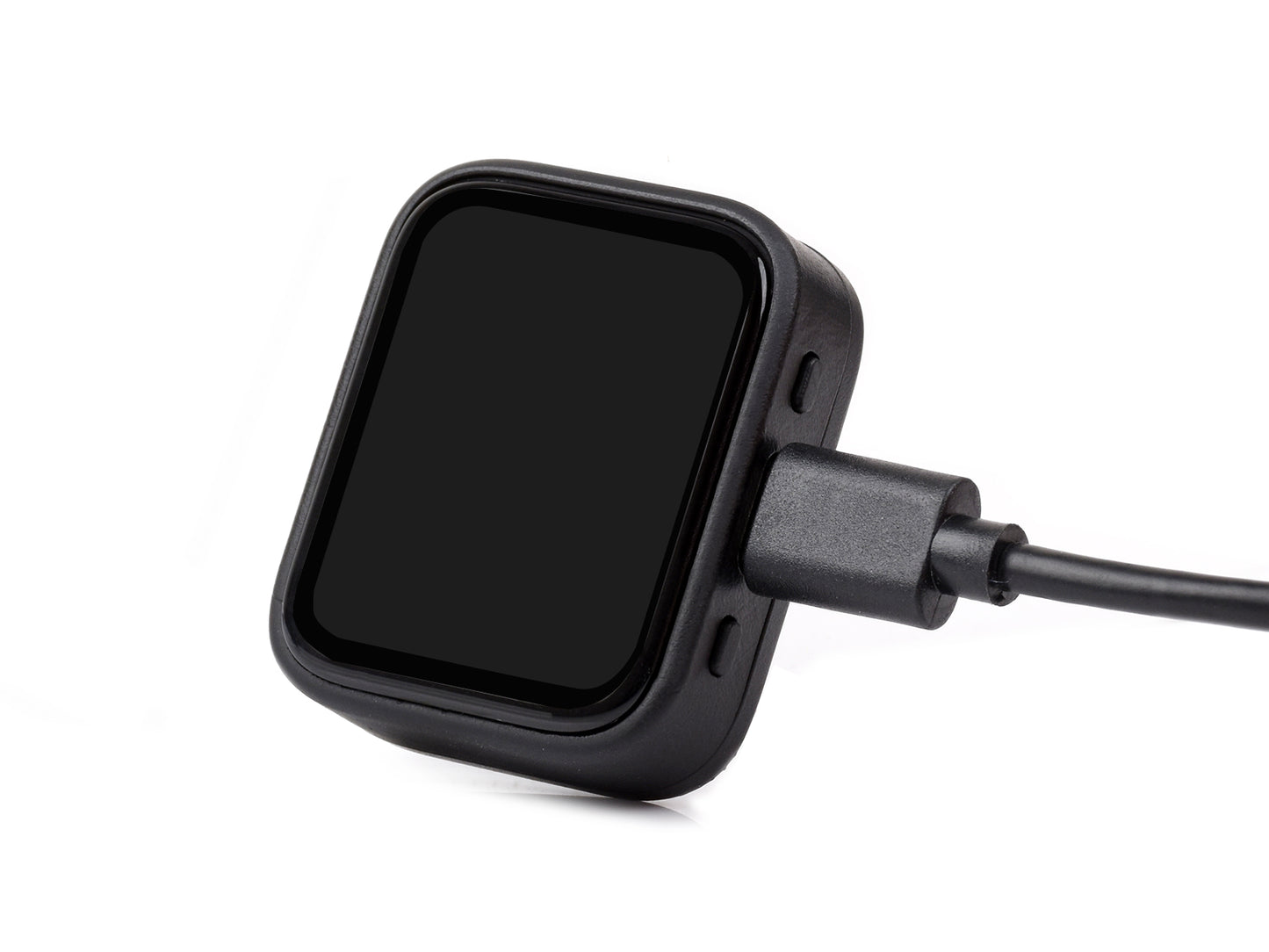

ESP32-S3 1,8-Zoll AMOLED-Touchdisplay-Entwicklungsplatine, 32-Bit-LX7-Dualcore-Prozessor, 368×448 Pixel, Beschleunigungssensor und Gyroskopsensor, ESP32 mit Display

ESP32-S3-Touch-AMOLED-1.8 ist ein kostengünstiges, leistungsstarkes MCU-Board, das von Waveshare entwickelt wurde. Es hat eine winzige Größe und ist mit einem 1,8-Zoll-AMOLED-Display, einem Power-Management-IC, einem 6-Achsen-Sensor (3-Achsen-Beschleunigungssensor und 3-Achsen-Gyroskop), einer Echtzeituhr (RTC), einem Low-Power-Audio-Codec und vielem mehr ausgestattet, was die Entwicklung und schnelle Integration in Produkte erleichtert.

Zu den wichtigsten Funktionen gehören:

• Ausgestattet mit dem ESP32-S3R8 Xtensa 32-Bit LX7 Dual-Core-Prozessor, bis zu 240 MHz Haupttaktfrequenz
• Unterstützt 2,4 GHz Wi-Fi (802.11 b/g/n) und Bluetooth 5 (LE), mit onboard-Antenne
• Eingebaute 512 KB SRAM und 384 KB ROM, mit onboard 8 MB PSRAM und externem 16 MB Flash-Speicher
• Type-C-Anschluss, verbessert die Gerätekompatibilität, einfacher zu verwenden
• Onboard 1,8-Zoll-AMOLED-Display für klare Farbbilddarstellung, 368 × 448 Auflösung, 16,7 Mio. Farben
• Eingebauter SH8601-Displaytreiber und FT3168 / FT6146 kapazitiver Touch-Chip, die jeweils QSPI- und I2C-Kommunikation verwenden, um die IO-Ressourcen effektiv zu sparen
• Onboard QMI8658 6-Achsen-IMU (3-Achsen-Beschleunigungssensor und 3-Achsen-Gyroskop) zur Erkennung von Bewegungsgesten, Schrittzählung usw.
• Onboard PCF85063 RTC-Chip, gespeist von der Haupt-Lithiumbatterie über den AXP2101-Chip, mit reservierten RTC-Batterie-Pads zum Anschluss einer Ersatzbatterie, um die RTC-Funktion während des Austauschs der Hauptbatterie sicherzustellen
• Onboard PWR- und BOOT-programmierbare Tasten für einfache benutzerdefinierte Funktionsentwicklung
• Onboard 3,7V MX1.25 Lithiumbatterie-Lade-/Entladeanschluss, optional für 3,7V Lithiumbatterie
• Reservierte Pads von 7 × GPIO, 1 × I2C, 1 × UART und 1 × USB-Schnittstelle zum Anschluss von Peripheriegeräten und zum Debuggen
• Onboard TF-Kartensteckplatz für erweiterten Speicher und schnellen Datentransfer, geeignet für Anwendungen wie Datenaufzeichnung und Medienwiedergabe, vereinfacht die Schaltungsdesign
• Verwendet AXP2101 IC für effizientes Power-Management, unterstützt mehrere Spannungsausgänge, Batterieladung, Batteriemanagement und Optimierung der Akkulaufzeit usw.
• Verwendet AMOLED-Bildschirm, mit Vorteilen wie hohem Kontrast, großem Betrachtungswinkel, reichen Farben, schneller Reaktion, dünnerem Design und geringem Stromverbrauch usw.
