SKU:WSAL26756

Industrielles 6-Kanal ESP32-S3 WiFi-Relais-Modul, unterstützt WiFi / Bluetooth / RS485-Steuerung, Onboard RS485 / Pico HAT-Schnittstellen, mit mehreren Isolierschutzschaltungen, Industriequalität, Hutschiene-Gehäuse

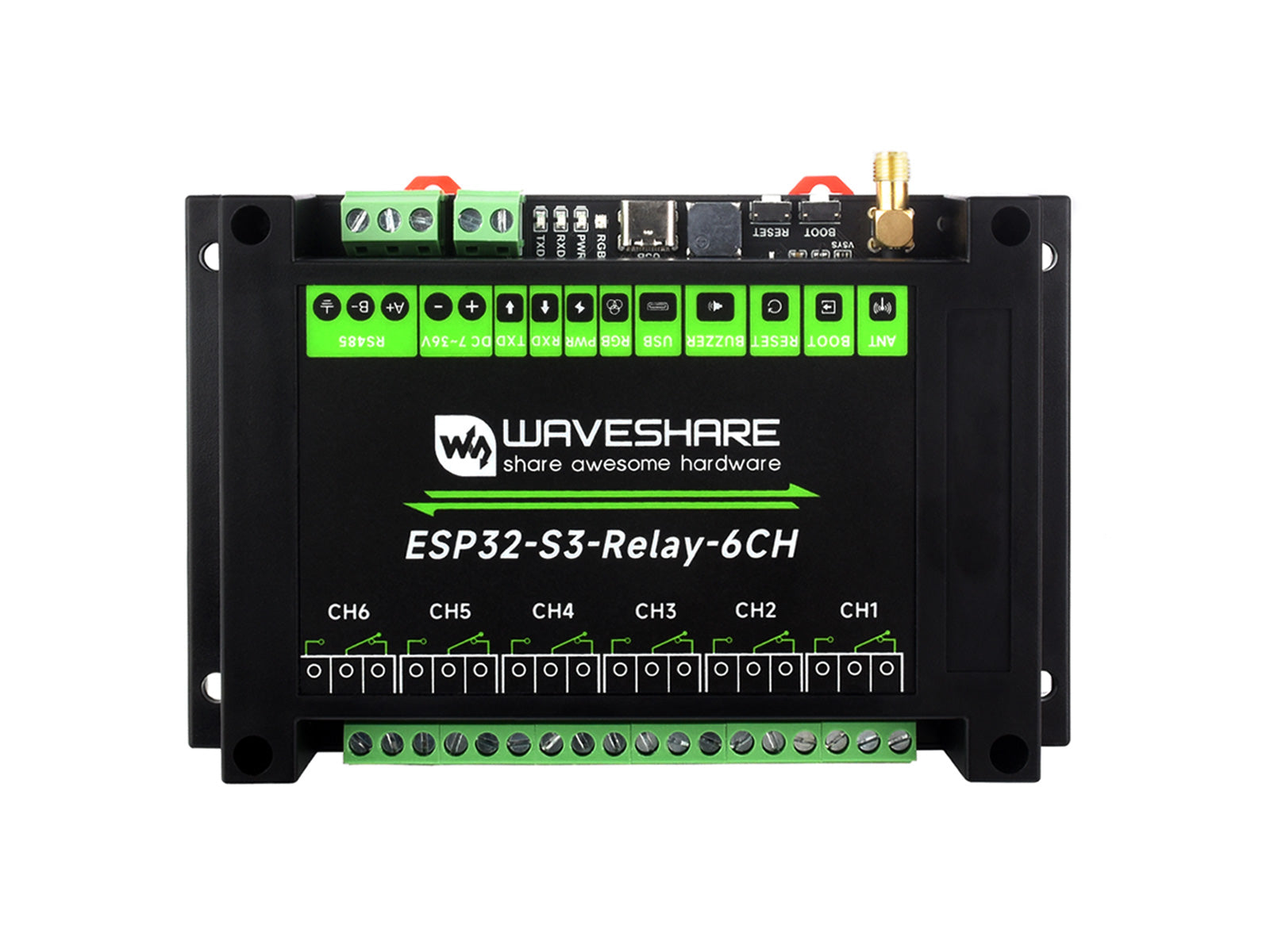

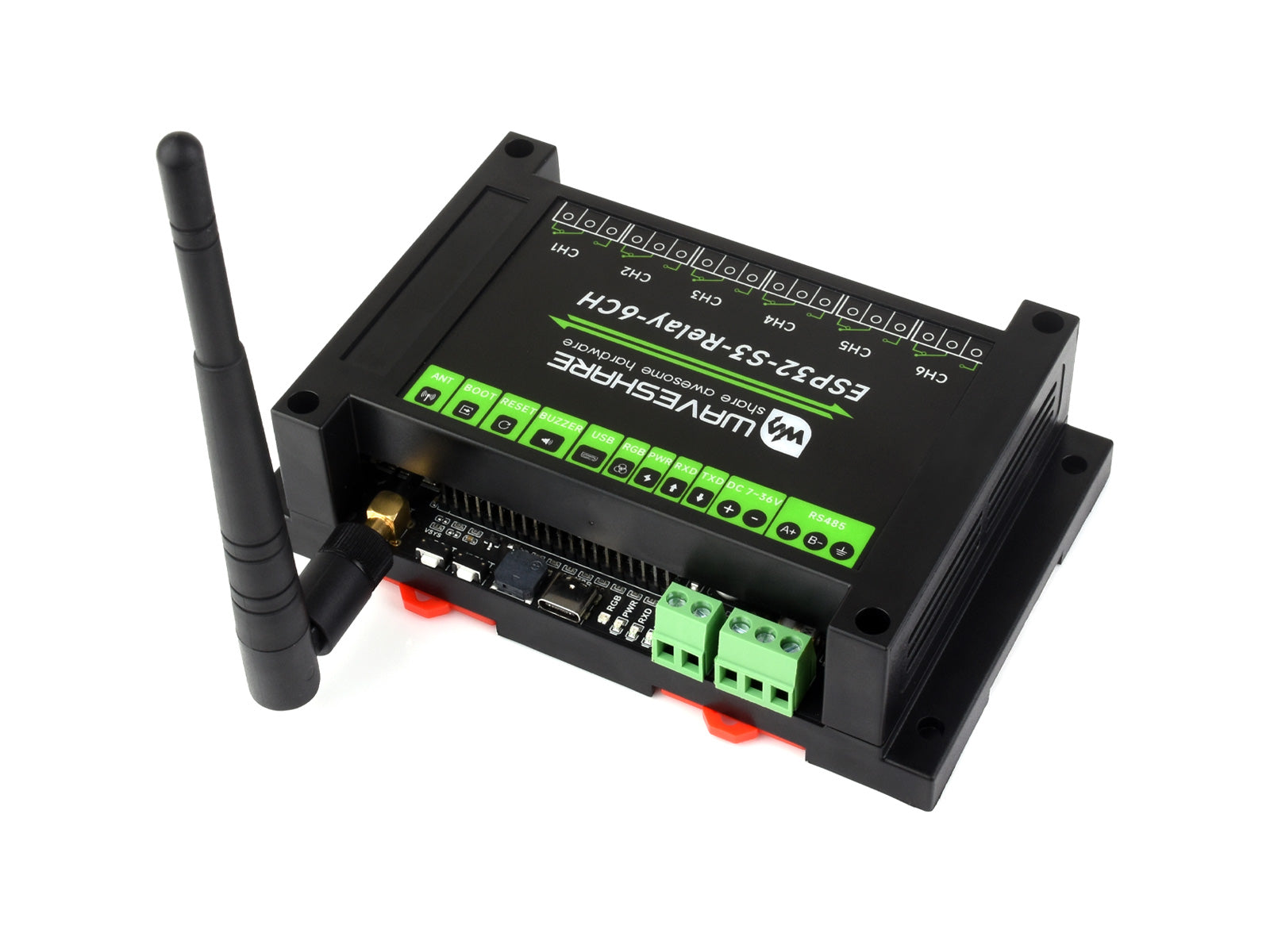

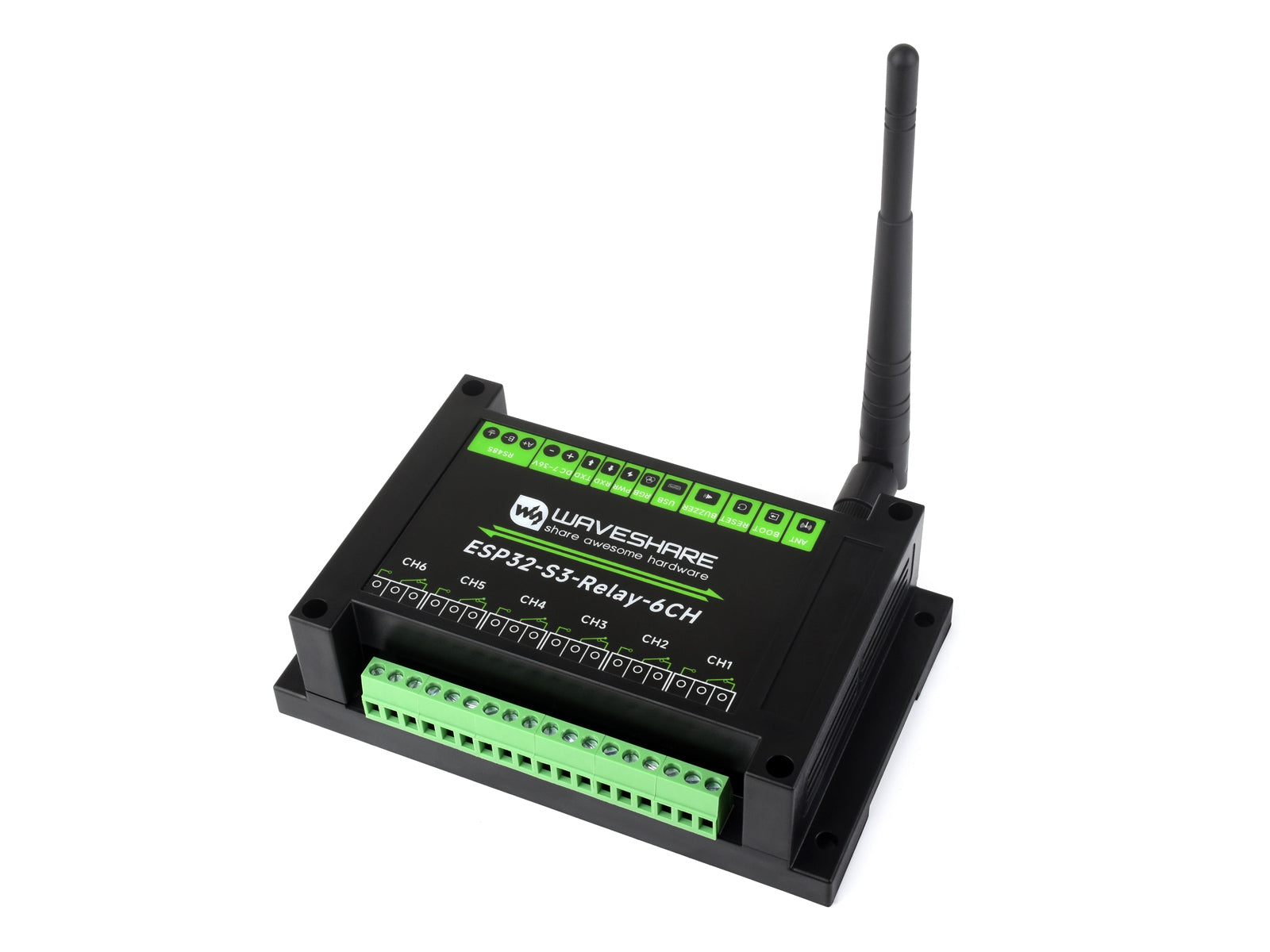

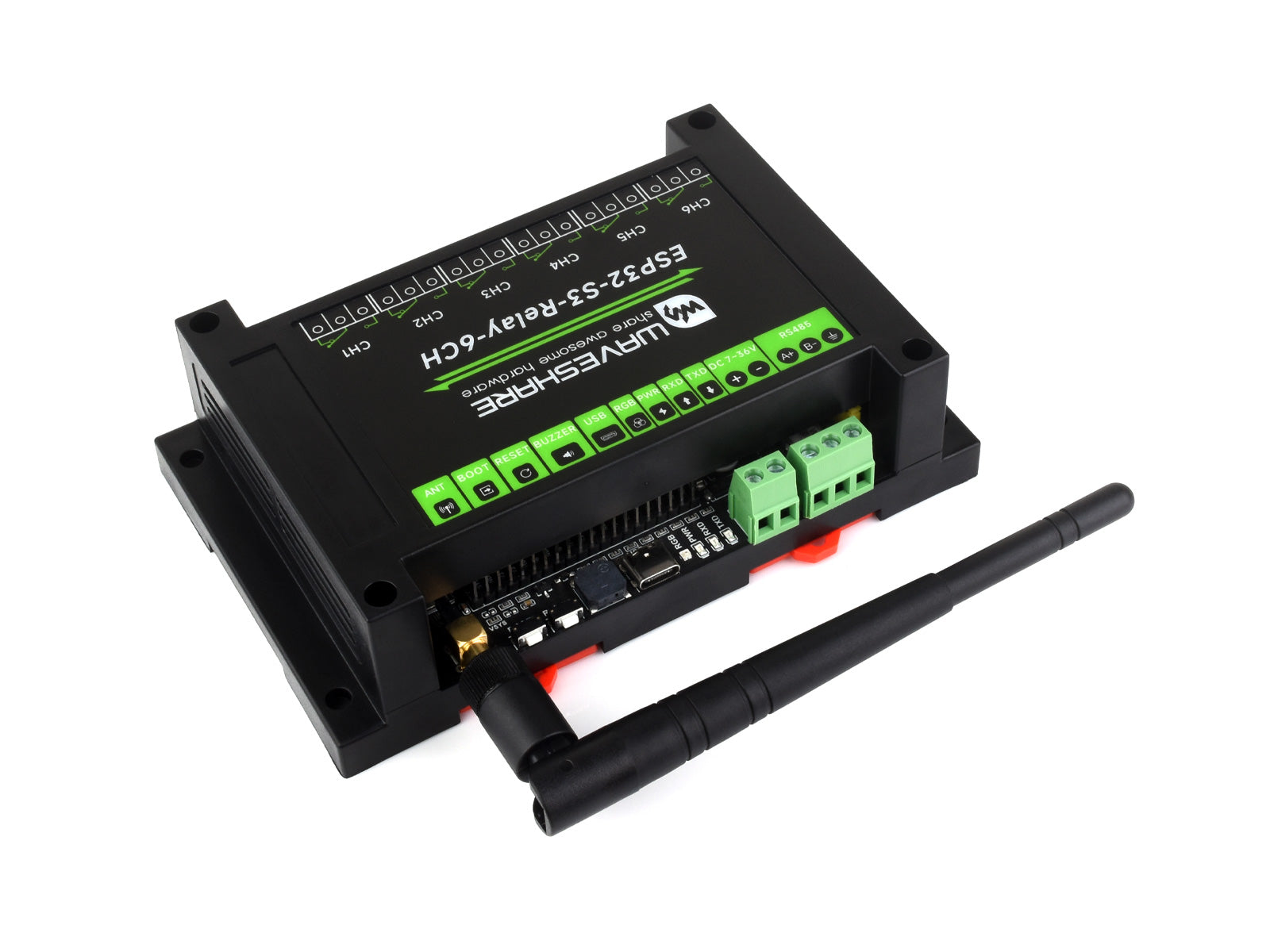

Industrielles 6-Kanal ESP32-S3 WiFi-Relais-Modul

Basierend auf ESP32-S3, unterstützt WiFi / Bluetooth, Onboard RS485 / Pico HAT-Schnittstellen

Eingebaute Schutzschaltungen wie Stromisolierung und Optokoppler-Isolierung, sicher, stabil und zuverlässig

Merkmale auf einen Blick

• Basierend auf ESP32-S3-Mikrocontroller mit Xtensa 32-Bit LX7 Dual-Core-Prozessor, taktfähig bis zu 240 MHz
• Integrierte 2,4-GHz-Wi-Fi- und Bluetooth-LE-Dual-Mode-Funkkommunikation mit hervorragender HF-Leistung
• Hochwertiges Relais, Kontaktnennwert: ≤10A 250VAC/30VDC
• Onboard-isolierte RS485-Schnittstelle zum Anschluss verschiedener RS485-Modbus-Industriemodule oder Sensoren
• Onboard-40-Pin-Leiste kompatibel mit einigen Raspberry Pi Pico HATs zur Erweiterung weiterer Funktionen wie RTC / CAN / RS232 / LoRa / Sensor usw.
• Onboard-USB-Typ-C-Anschluss für Stromversorgung, Firmware-Download und Debugging
• Onboard-Stromversorgungsklemme, unterstützt 7~36V Breitspannungseingang, geeignet für industrielle Anwendungen
• Onboard-Optokoppler-Isolierung zur Verhinderung von Störungen durch externe Hochspannungsschaltungen, die mit dem Relais verbunden sind
• Onboard-Digitalisolierung zur Verhinderung von Störungen durch externe Signale
• Onboard-Einschichtige Stromversorgungsisolierung, bietet stabile isolierte Spannung, keine zusätzliche Stromversorgung für den isolierten Anschluss erforderlich
• Eingebauter Summer, RGB-Farb-LED, Stromversorgungs- und RS485 TX/RX-Anzeigen zur Überwachung des Betriebsstatus des Moduls
• Hutschiene-ABS-Gehäuse, einfach zu installieren, sicher in der Anwendung

Spezifikationen

Mikrocontroller	ESP32-S3 (Standardmodul: ESP32-S3-WROOM-1U-N16, andere Module anpassbar)
Funkkommunikation	2,4 GHz WiFi (802.11 b/g/n), Bluetooth 5, BLE
USB	Steckverbinder	USB Typ-C
	Stromversorgung	5V
	Funktionen	Stromversorgung, USB-Kommunikation, Firmware-Download usw.
ISOLIERTE RS485	Steckverbinder	Schraubklemme
	Richtungssteuerung	Hardware-automatische Steuerung
	Schutz	TVS-Diode, Überspannungsschutz & ESD-Schutz
	Widerstand	Onboard reservierter 120R-Anpassungswiderstand, standardmäßig NC, aktivierbar über Jumper
Erweiterte Schnittstelle	Onboard-40-Pin-Leiste kompatibel mit einigen Raspberry Pi Pico HATs, einfache Erweiterung weiterer Funktionen wie RTC / CAN / RS232 / LoRa / Sensor usw.
Relais	Kontaktnennwert	≤10A 250VAC/30VDC
	Relaiskanäle	6
	Kontaktform	1NO 1NC
	Isolierung	Optokoppler-Isolierung
LED-Anzeigen	RGB	RGB-Farb-LED, unterstützt programmierbare Steuerung zur Anzeige der Farbe
	PWR	Rote Stromanzeige, leuchtet bei USB-Verbindung und erkannter Spannung
	TXD	Grüne TX-Anzeige, leuchtet, wenn der RS485-Port Daten sendet
	RXD	blaue RX-Anzeige, leuchtet, wenn das Geräteport Daten zurücksendet
Stromversorgungsklemme	Spannungsbereich	7~36V
Außenausführung	Gehäuse	Hutschiene-ABS-Schutzgehäuse
	Abmessungen	145 × 90 × 40mm

Basierend auf ESP32-S3, entwickelt für den AIoT-Markt

Ausgestattet mit Xtensa 32-Bit LX7 Dual-Core-Prozessor, taktfähig bis zu 240 MHz, mit leistungsstarker KI-Berechnungsleistung und Sicherheitsverschlüsselungsmechanismus; Integrierte 2,4-GHz-Wi-Fi- und Bluetooth-LE-Dual-Mode-Funkkommunikation

Onboard mehrere Isolierschutzschaltungen

Mehrere Schutzmaßnahmen, sicherer und zuverlässiger

Hochwertige 6-Kanal-Relais, unterstützt RS485- und Bluetooth-/WiFi-Fernsteuerung

Kontaktnennwert des Onboard-Relais bis zu 10A 250VAC/30VDC Direkte Steuerung von 220VAC-Haushaltsgeräten oder Geräten unter 30VDC

Onboard Pico HAT-kompatible Schnittstelle und RS485-Schnittstelle zur einfachen Erweiterung

Onboard-isolierte RS485-Schnittstelle zum Anschluss verschiedener RS485-Modbus-Industriemodule oder Sensoren. Onboard-40-Pin-Leiste kompatibel mit einigen Raspberry Pi Pico HATs zur Erweiterung weiterer Funktionen wie RTC / CAN / RS232 / LoRa / Sensor usw.

Unterstützt Arduino, Micropython-Entwicklung

Umfassendes SDK, Entwicklungsressourcen und Tutorials, um Ihnen den einfachen Einstieg zu ermöglichen

Anwendungsbeispiele

Bietet mehrere Netzwerk-Demos mit Waveshare.Cloud, unter Verwendung des leichtgewichtigen MQTT-Protokolls zur Realisierung von Datenvisualisierungsdiensten

Was ist an Bord

1. ESP32-S3 bis zu 240 MHz Betriebshäufigkeit, mit 2,4 GHz WiFi und BLE
2. 6-Kanal-QualitätsrelaisKontaktnennwert pro Kanal: ≤10A 250V AC oder ≤10A 30V DC
3. Optokoppler-Isolierungverhindert Störungen durch externe Hochspannungsschaltungen, die mit dem Relais verbunden sind
4. Digitalisolierungverhindert Störungen durch externe Signale
5. Stromversorgungsisolierungbietet stabile isolierte Spannung, benötigt keine zusätzliche Stromversorgung für den isolierten Anschluss
6. TVS-Diodeunterdrückt effektiv Überspannungsspannung und transiente Spitzenspannung in der Schaltung
7. Keramische Gasentladungsröhre
8. Relais-Schraubklemmen zum Anschluss an Benutzergeräte
9. 40-Pin Raspberry Pi Pico HAT-Leiste
10. RS485-Busschnittstelle zum Anschluss an externe RS485-Geräte

11. StromversorgungsschraubklemmeUnterstützt DC 7~36V Breitspannungseingang
12. LED-Anzeigen PWR: Stromanzeige RXD: RS485 RX-Anzeige TXD: RS485 TX-Anzeige
13. WS2812 RGB-LED steuerbar über GPIO38
14. USB-Typ-C-Anschluss für Modulstromversorgung, Firmware-Download und USB-Kommunikation
15. Passiver SummerSoundfrequenz steuerbar über GPIO21
16. ESP32 RESET-Taste
17. ESP32 BOOT-Taste
18. Externer Antennenanschluss SMA-Buchse, für WiFi- und Bluetooth-Funkkommunikation
19. RS485-Anpassungswiderstand-JumperOnboard reservierter 120R-Anpassungswiderstand, aktivierbar über Jumper
20. Standardmäßige Steuerpin-Einstellung der Relais

Gehäusedesign

Schutzgehäuse mit 35mm Hutschiene-Unterstützung, einfach zu installieren, sicher in der Anwendung

Außenabmessungen

Unterstützt Batch-Anpassung

Unterstützt Software- und Hardware-Anpassung, einschließlich Hardware-Schnittstelle, LOGO, Etikett, Gehäuse und Webseite usw.

Ressourcen & Dienste

Wiki:www.waveshare.com/wiki/ESP32-S3-Relay-6CH

Lieferumfang

1. ESP32-S3-Relay-6CH x1
2. 2.4G 4DB SMA-Antenne x1
3. Schraubendreher x1
