SKU:WSAL28515

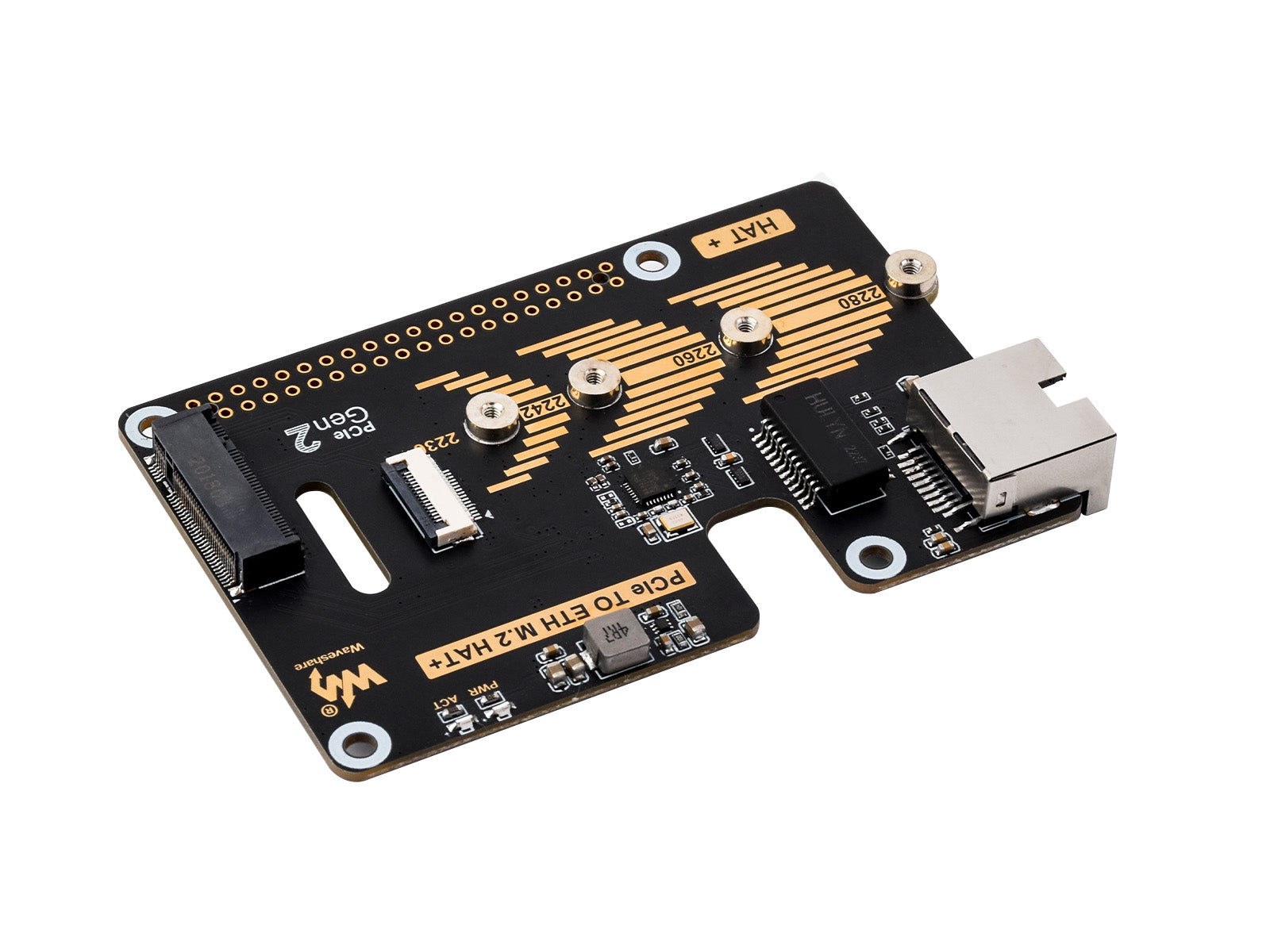

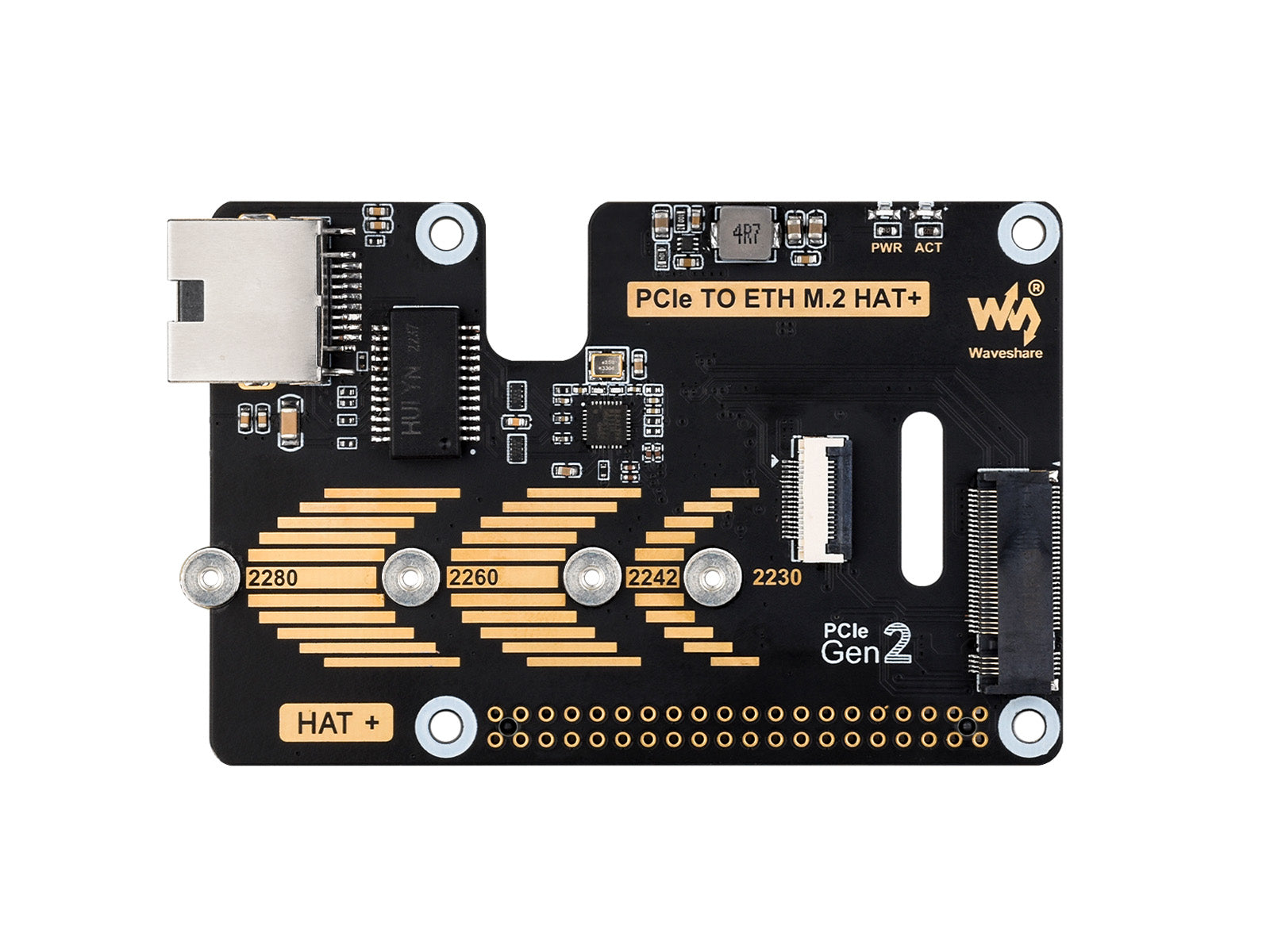

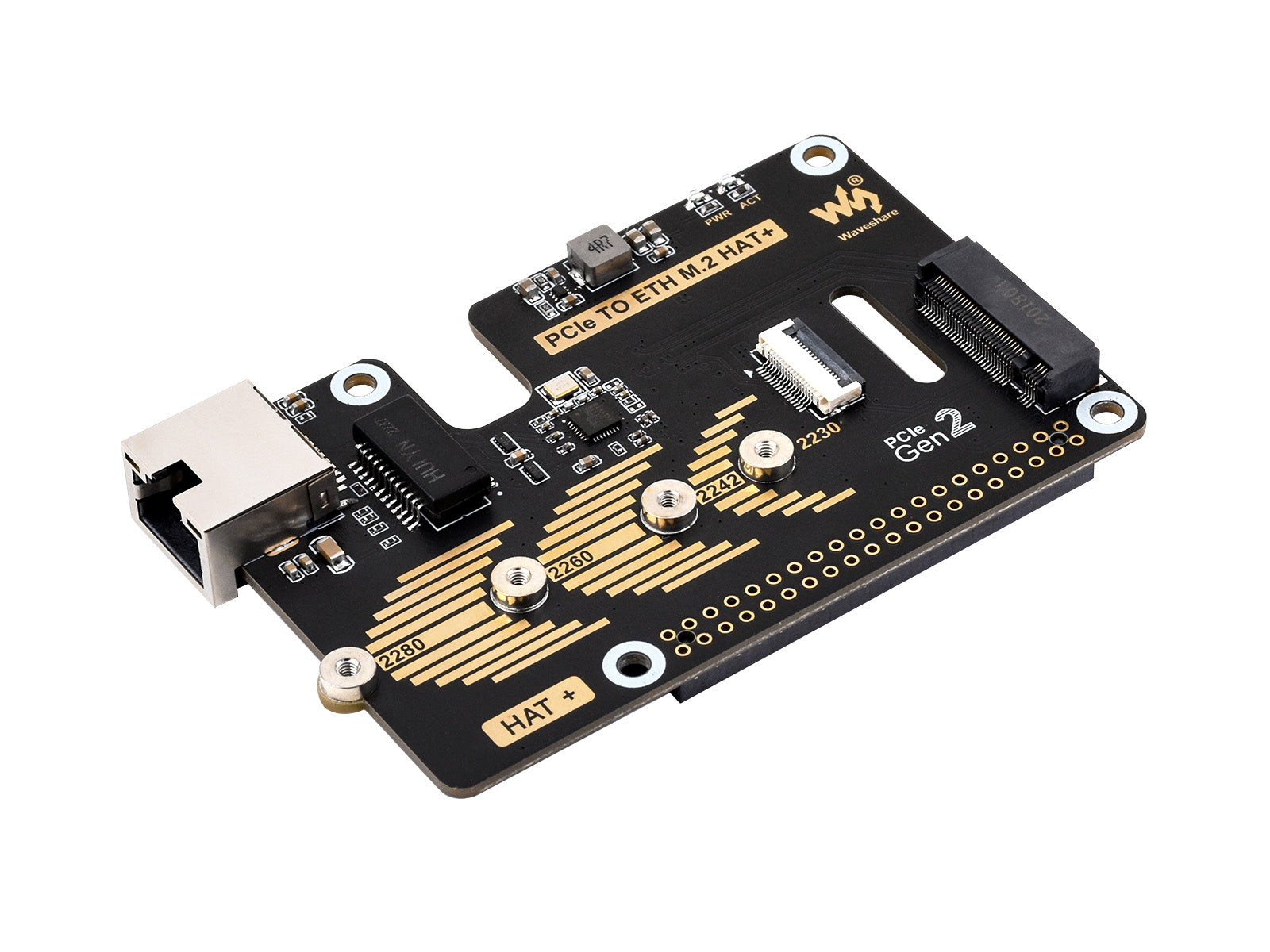

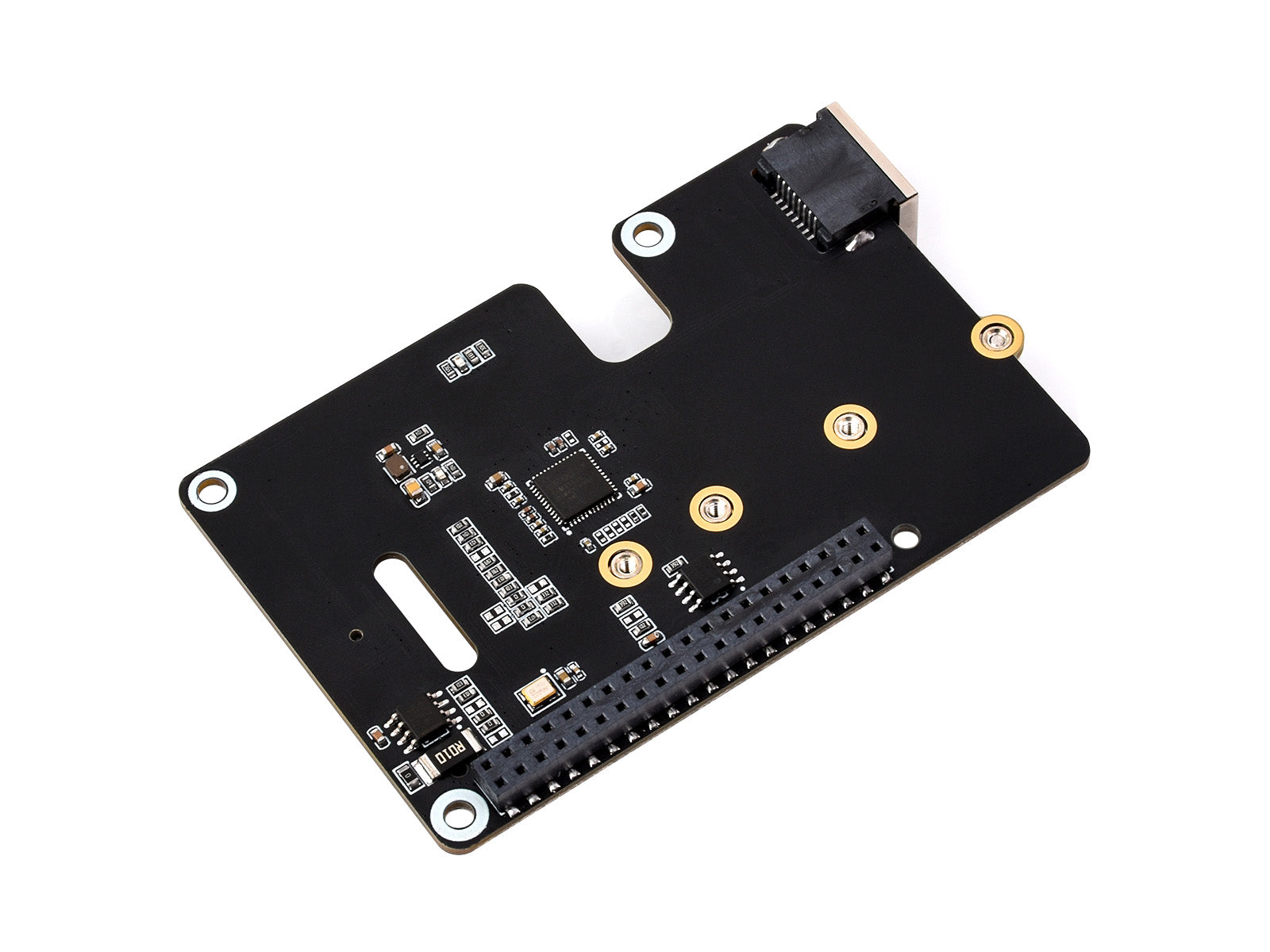

PCIe-zu-ETH- und M.2-Adapter für Raspberry Pi 5, kompatibel mit NVMe-SSDs im M.2-Format in den Größen 2280 / 2260 / 2242 / 2230, 5 Gbps Datenübertragungsrate, Hochgeschwindigkeits-Lesen/Schreiben, Raspberry Pi 5 NVMe HAT

PCIe-zu-ETH- und M.2-Adapter

Entwickelt für Raspberry Pi 5, treiberlos, Plug-and-Play

Verbindung mit PI5 über 16-Pin-Kabel

Basierend auf der 16-Pin-PCIe-Schnittstelle des Raspberry Pi 5

* nur zur Referenz, bitte beachten Sie den Lieferumfang für die detaillierte Teileliste

Unterstützung von NVMe-SSDs

Kompatibel mit M.2-SSDs in den Größen 2280 / 2260 / 2242 / 2230. Unterstützt den Gen2-Standard. Unterstützt das Booten des PI5 von einer SSD.

Unterstützung des NVMe-Laufwerksschachts

Hinweis: Unterstützt nur SSDs mit NVMe-Protokoll.

Einsatz von Immersionsgold-Verfahren

Besseres Erscheinungsbild  | Oxidationsschutz  | Korrosionsschutz  | Starke Lötverbindungen

Erweitert um 1x Gigabit-Ethernet-Anschluss

Ausgestattet mit dem leistungsstarken Gigabit-ETH-Chip RTL8111H, mit versenktem Netzwerkanschluss für ein sauberes und ästhetisches Design.

Verbessert die Lese-/Schreibgeschwindigkeit Ihres Pi

Schnellere Lese-/Schreibgeschwindigkeit im Vergleich zum TF-Kartenslot des Raspberry Pi, wodurch die Lese-/Schreibeinheit des Systems oder von Dateien erheblich verbessert wird. Unterstützt das Booten des Pi5 von einer NVMe-SSD.

* nur zur Referenz, bitte beachten Sie den Lieferumfang für die detaillierte Teileliste

Zwei Onboard-LED-Anzeigen

Einfache Überwachung des Betriebsstatus

Onboard-Stromüberwachungschip und EEPROM

Echtzeitüberwachung des Stromversorgungsstatus der SSD für einen stabileren Betrieb

Installation

Außenmaße

Ressourcen & Dienste

Wiki:www.waveshare.com/wiki/PCIe_TO_ETH_M.2_HAT+

Auswahl des PCIe-Adapterboards

>

Produktmodell	Erweiterte Schnittstelle	PCIe-Version	Befestigungslösung	Stromüberwachung	Eigenschaften
PCIe-zu-M.2-Board (D)	M.2_M_KEY	PCIe ×1 Gen2/3	oben		NVME, 2280
PCIe-zu-2-Kanal-M.2-HAT+ (B)	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+	√	2-Kanal NVME, 2280
PCIe-zu-2-Kanal-M.2-HAT+	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+	√	2-Kanal NVME, 2242
PCIe-zu-M.2-HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	√	NVME, 2242
PCIe-zu-M.2-MINI	M.2_M_KEY	PCIe ×1 Gen2/3	oben		NVME, 2242, kompakte Größe
PCIe-zu-M.2-Board (C)	M.2_M_KEY	PCIe ×1 Gen2/3	seitlich		NVME, 2280, seitliche Montage
PCIe-zu-Gigabit-ETH-Board (C)	Gigabit-ETH	PCIe ×1 Gen2	seitlich		Gigabit-ETH-Anschluss, seitliche Montage
PCIe-zu-2.5G-ETH-Board (C)	2.5G-ETH	PCIe ×1 Gen2	seitlich		2.5G-ETH-Anschluss, seitliche Montage
PCIe-zu-M.2-USB-HAT+	M.2_M_KEY, USB3.2 × 4	PCIe ×1 Gen2	oben	√	NVME, 2280, erweiterte USB3.2-Anschlüsse
PCIe-zu-4G/5G-M.2-USB3.2-HAT+	M.2_B_KEY, USB3.2 × 3	PCIe ×1 Gen2	HAT+	√	Unterstützt 4G/5G-Module, erweiterte USB3.2-Anschlüsse
PCIe-zu-USB-3.2-Gen1-Board (C)	USB3.2 × 4	PCIe ×1 Gen2	seitlich		Erweiterte USB3.2-Anschlüsse, seitliche Montage
PCIe-zu-USB-3.2-Gen1-HAT+	USB3.2 × 4	PCIe ×1 Gen2	HAT+	√	Erweiterte USB3.2-Anschlüsse
PCIe-zu-Gigabit-ETH-USB3.2-HAT+	USB3.2 × 3, Gigabit-ETH	PCIe ×1 Gen2	HAT+	√	Erweiterte USB3.2-Anschlüsse und Gigabit-ETH-Anschluss
PCIe-zu-MiniPCIe-GbE-USB3.2-HAT+	USB3.2 × 2, MiniPCIe, Gigabit-ETH	PCIe ×1 Gen2	HAT+	√	Erweiterter MiniPCIe-Steckplatz für 4G-Module, USB3.2-Anschlüsse und Gigabit-ETH-Anschluss
RM520N-GL 5G HAT+	M.2_B_KEY	PCIe ×1 Gen2	HAT+	√	Zugriff auf 5G-Netzwerk über PCIe-Schnittstelle, mehrere 5G-Module kompatibel
PoE-M.2-HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+		Mit PoE-Funktion, NVME, 2242
PoE-M.2-HAT+ (B)	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+		Mit PoE-Funktion, NVME, 2280
PoE-M.2-HAT+ (C)	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+		Mit PoE-Funktion, NVME, 2242
PoE-M.2-E-KEY-HAT+	M.2_E_KEY	PCIe ×1 Gen2/3	HAT+		Mit PoE-Funktion, Wi-Fi, Bluetooth, 2230
PCIe-zu-ETH-M.2-HAT+	M.2_M_KEY, Gigabit-ETH	PCIe ×1 Gen2	HAT+	√	Mit Gigabit-ETH-Anschluss, NVME, 2280
PCIE-zu-M.2-E-KEY-HAT+	M.2_E_KEY	PCIe ×1 Gen2/3	HAT+		Wi-Fi, Bluetooth, M.2_E_KEY, 2230
PCIe-zu-MiniPCIe-HAT+	MiniPCIe	PCIe ×1 Gen2	HAT+		Wi-Fi, Bluetooth, MiniPCIe
PCIe-zu-PCIe-x1-Board (C)	PCIe ×1	PCIe ×1 Gen2/3	seitlich		Kompatibel mit PCIe-x1-, x4-, x8- und x16-Geräten
PCIe-zu-2-Kanal-PCIe-HAT	PCIe-16PIN x2	PCIe ×1 Gen2	HAT		Erweitert 2-Kanal-PCIe-FFC-Anschlüsse
PCIe-zu-4-Kanal-PCIe-HAT	PCIe-16PIN x4	PCIe ×1 Gen2	HAT		Erweitert 4-Kanal-PCIe-FFC-Anschlüsse
PCIE-zu-4-Kanal-NVME-Board (B)	M.2_M_KEY × 4	PCIe ×1 Gen2	unten	√	4-Kanal NVME, 2280, Onboard-Gleichstrombuchse
PCIe-zu-2-Kanal-SATA-HAT+	SATA × 2	PCIe ×1 Gen2	oben		2-Kanal-SATA-Schnittstellen
PCIE-zu-4-Kanal-2.5G-ETH-Board (B)	2.5G-ETH × 4	PCIe ×1 Gen2	unten	√	4-Kanal-ETH-Anschlüsse
PCIE-zu-4-Kanal-Gigabit-ETH-Board (B)	Gigabit-ETH × 4	PCIe ×1 Gen2	unten	√	4-Kanal-ETH-Anschlüsse

Lieferumfang

1. PCIe-zu-ETH-M.2-HAT+ x1
2. 2*20-Pin-Leiste x1
3. 16P-Kabel-40mm x1
4. Schraubenpackung x1
5. SSD-Befestigungsschraube x1
