SKU:WSAL28411

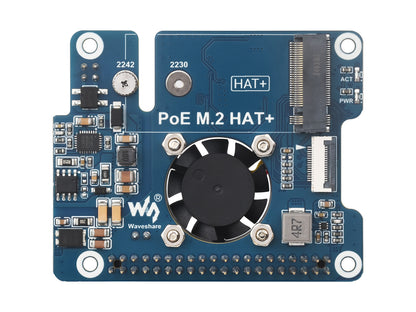

PCIe-zu-M.2-Adapter mit PoE-Funktion für Raspberry Pi 5, unterstützt NVMe-Protokoll M.2-Solid-State-Drive, Hochgeschwindigkeits-Lesen/Schreiben, unterstützt 802.3af/at-Netzwerkstandard, Raspberry Pi 5 PoE HAT

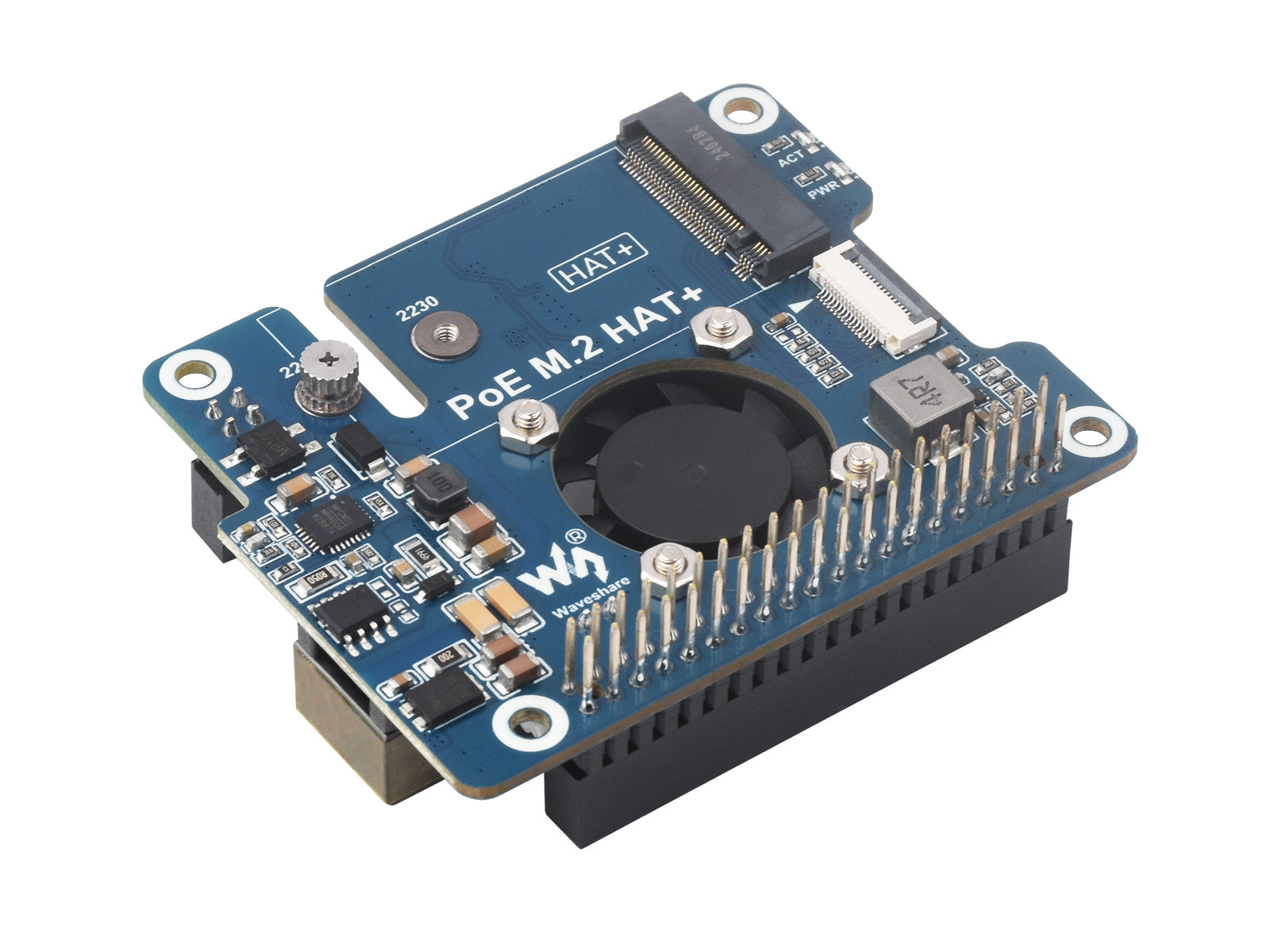

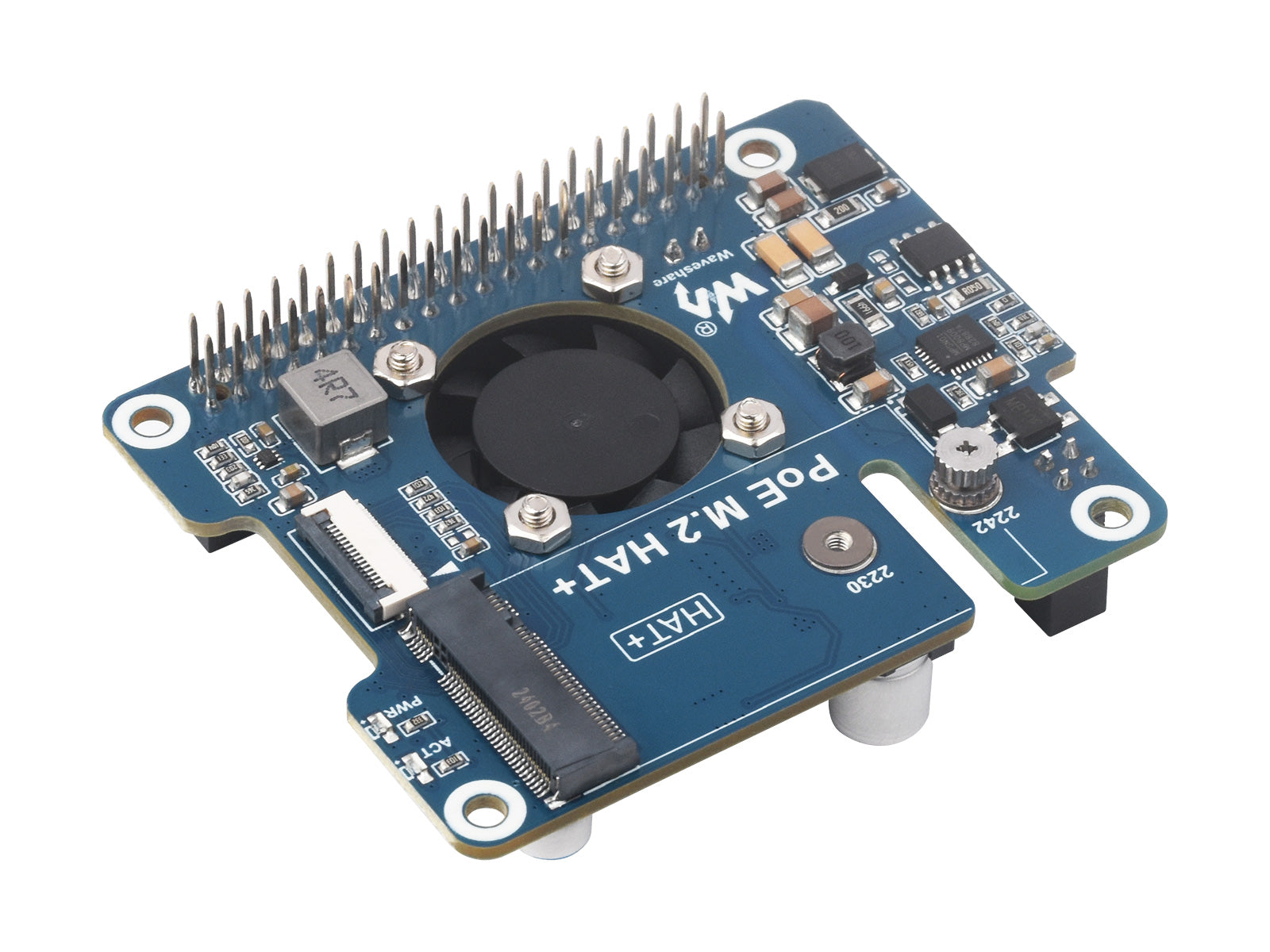

PCIe-zu-M.2 mit PoE HAT

Entwickelt für Raspberry Pi 5, unterstützt IEEE 802.3af/at-Netzwerkstandard

Adapter für NVMe-Protokoll M.2-Solid-State-Drive, Hochgeschwindigkeits-Lesen/Schreiben

Spezifikationen

PoE-Stromeingang	37V ~ 57V DC Eingang
Stromausgang	GPIO-Header: 5V 4,5A (MAX) 2P-Header: 12V 2A (MAX)
Abmessungen	56,5 × 70,0 mm
Netzwerkstandard	IEEE 802.3af/at PoE

Produktvergleich

	PoE M.2 HAT+	PoE M.2 HAT+ (B)	PoE M.2 HAT+ (C)
PoE-Stromeingang	37V ~ 57V DC Eingang
Stromausgang	GPIO-Header: 5V 4,5A (MAX)2P-Header: 12V 2A (MAX)		GPIO-Header: 5V 5A (MAX)
Netzwerkstandard	IEEE 802.3af/at PoE
PoE-Transformator-Typ	Drahttransformator		Planartransformator
Unterstützung von M.2-Solid-State-Drives	2230 / 2242	2230 / 2242 / 2260 / 2280	2230 / 2242
Unterstütztes M.2-Protokoll	Gen2/3
Kompatibel mit offiziellem Pi 5 Active Cooler	Nein (das Produkt wird mit Lüfter und Kühlkörper geliefert)	Ja	Ja
Booten des PI5 von Solid-State-Drive	Unterstützt
Abmessungen	56,5 × 70,0 (mm)	56,0 × 85,0 (mm)	56,5 × 66,0 (mm)

Verbessert die Lese-/Schreibgeschwindigkeit Ihres Pi

* nur zur Referenz, der Raspberry Pi 5 ist nicht enthalten.

NVMe-Laufwerksslot-Unterstützung

Hinweis: Unterstützt nur Solid-State-Drives mit NVMe-Protokoll.

Verbindung mit PI5 über 16-PIN-Kabel

Basierend auf der 16-PIN-PCIe-Schnittstelle des Raspberry Pi 5. Standardmäßiger Raspberry Pi 40-PIN GPIO-Stackable-Header, ermöglicht das Anschließen anderer HATs

* nur zur Referenz, bitte beziehen Sie sich auf den Lieferumfang für die detaillierte Teileliste

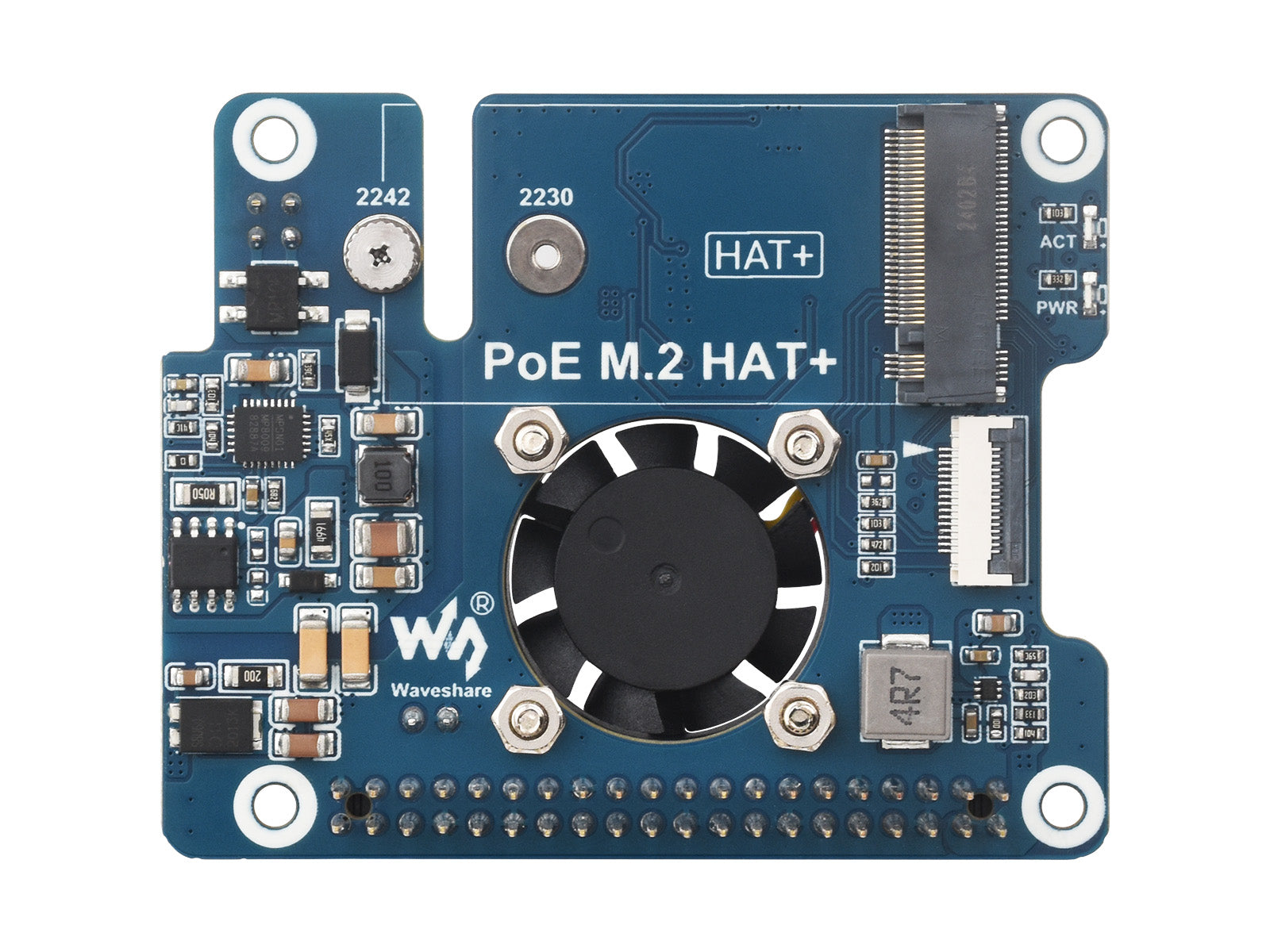

Onboard-Dual-LED-Anzeigen

Einfache Überwachung des Betriebsstatus

NVMe-Laufwerk-Protokoll-Unterstützung

Kompatibel mit M.2-Solid-State-Drives der Größe 2230/2242 Unterstützt Gen2- und Gen3-Modi, unterstützt das Booten des PI5 von Solid-State-Drive

Power over Ethernet

Bereitstellung sowohl der Netzwerkverbindung als auch der Stromversorgung für Ihren Raspberry Pi in einem Kabel

* nur zur Referenz, der Raspberry Pi 5, das Netzwerkkabel und der Switch sind NICHT enthalten.

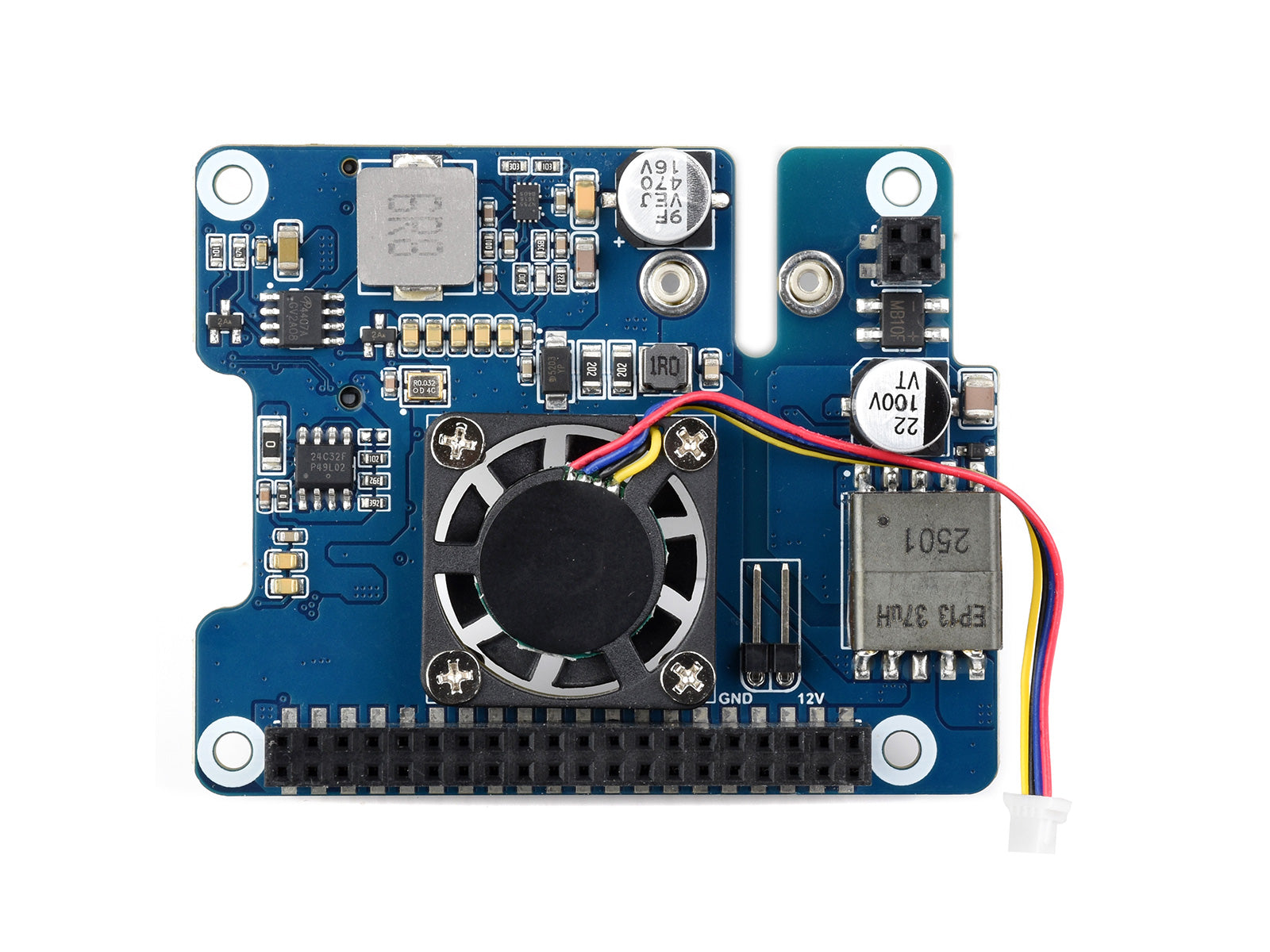

Onboard-Ausgänge 5V & 12V Header

5V-Header bietet bis zu 4,5A Ausgang (MAX 25W für 12V+5V Gesamtausgangsleistung) Kann zusätzliche Geräte versorgen, während eine stabile Stromversorgung für Raspberry Pi bereitgestellt wird

Aktiver Kühlventilator

Beschleunigt den Kühlungseffekt, stabilere Leistung

Installation

Kleben Sie zuerst die Wärmeleitpads auf, installieren Sie dann den Metallkühlkörper und befestigen Sie den HAT

* nur zur Referenz, bitte beziehen Sie sich auf den Lieferumfang für die detaillierte Teileliste

Außenabmessungen

Ressourcen & Dienste

Wiki:www.waveshare.com/wiki/PoE_M.2_HAT+

Auswahl der PCIe-Adapterplatine

>

Produktmodell	Erweiterte Schnittstelle	PCIe-Version	Befestigungslösung	Leistungsüberwachung	Eigenschaften
PCIe-zu-M.2-Board (D)	M.2_M_KEY	PCIe ×1 Gen2/3	oben		NVME, 2280
PCIe-zu-2-KANAL M.2 HAT+ (B)	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+	√	2-Kanal NVME, 2280
PCIe-zu-2-KANAL M.2 HAT+	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+	√	2-Kanal NVME, 2242
PCIe-zu-M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	√	NVME, 2242
PCIe-zu-M.2 MINI	M.2_M_KEY	PCIe ×1 Gen2/3	oben		NVME, 2242, kompakte Größe
PCIe-zu-M.2-Board (C)	M.2_M_KEY	PCIe ×1 Gen2/3	seitlich		NVME, 2280, seitliche Montage
PCIe-zu-Gigabit-ETH-Board (C)	Gigabit-ETH	PCIe ×1 Gen2	seitlich		Gigabit-ETH-Port, seitliche Montage
PCIe-zu-2.5G-ETH-Board (C)	2.5G-ETH	PCIe ×1 Gen2	seitlich		2.5G-ETH-Port, seitliche Montage
PCIe-zu-M.2-USB-HAT+	M.2_M_KEY, USB3.2 × 4	PCIe ×1 Gen2	oben	√	NVME, 2280, erweiterte USB3.2-Ports
PCIe-zu-4G/5G-M.2-USB3.2-HAT+	M.2_B_KEY, USB3.2 × 3	PCIe ×1 Gen2	HAT+	√	Unterstützt 4G/5G-Module, erweiterte USB3.2-Ports
PCIe-zu-USB-3.2-Gen1-Board (C)	USB3.2 × 4	PCIe ×1 Gen2	seitlich		Erweiterte USB3.2-Ports, seitliche Montage
PCIe-zu-USB-3.2-Gen1-HAT+	USB3.2 × 4	PCIe ×1 Gen2	HAT+	√	Erweiterte USB3.2-Ports
PCIe-zu-Gigabit-ETH-USB3.2-HAT+	USB3.2 × 3, Gigabit-ETH	PCIe ×1 Gen2	HAT+	√	Erweiterte USB3.2-Ports und Gigabit-ETH-Port
PCIe-zu-MiniPCIe-GbE-USB3.2-HAT+	USB3.2 × 2, MiniPCIe, Gigabit-ETH	PCIe ×1 Gen2	HAT+	√	Erweiterter MiniPCIe-4G-Modul-Slot, USB3.2-Ports und Gigabit-ETH-Port
RM520N-GL 5G HAT+	M.2_B_KEY	PCIe ×1 Gen2	HAT+	√	Zugriff auf 5G-Netzwerk über PCIe-Schnittstelle, mehrere 5G-Module kompatibel
PoE M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+		mit PoE-Funktion, NVME, 2242
PoE M.2 HAT+ (B)	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+		mit PoE-Funktion, NVME, 2280
PoE M.2 HAT+ (C)	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+		mit PoE-Funktion, NVME, 2242
PoE M.2 E KEY HAT+	M.2_E_KEY	PCIe ×1 Gen2/3	HAT+		mit PoE-Funktion, WLAN, Bluetooth, 2230
PCIe-zu-ETH-M.2-HAT+	M.2_M_KEY, Gigabit-ETH	PCIe ×1 Gen2	HAT+	√	mit Gigabit-ETH-Port, NVME, 2280
PCIE-zu-M.2-E-KEY-HAT+	M.2_E_KEY	PCIe ×1 Gen2/3	HAT+		WLAN, Bluetooth, M.2_E_KEY, 2230
PCIe-zu-MiniPCIe-HAT+	MiniPCIe	PCIe ×1 Gen2	HAT+		WLAN, Bluetooth, MiniPCIe
PCIe-zu-PCIe-x1-Board (C)	PCIe ×1	PCIe ×1 Gen2/3	seitlich		Kompatibel mit PCIe x1, x4, x8 und x16-Geräten
PCIe-zu-2-KANAL-PCIe-HAT	PCIe 16PIN x2	PCIe ×1 Gen2	HAT		Erweitert 2-Kanal-PCIe-FFC-Anschlüsse
PCIe-zu-4-KANAL-PCIe-HAT	PCIe 16PIN x4	PCIe ×1 Gen2	HAT		Erweitert 4-Kanal-PCIe-FFC-Anschlüsse
PCIE-zu-4-KANAL-NVME-Board (B)	M.2_M_KEY × 4	PCIe ×1 Gen2	unten	√	4-Kanal NVME, 2280, Onboard-Gleichstrombuchse
PCIe-zu-2-KANAL-SATA-HAT+	SATA × 2	PCIe ×1 Gen2	oben		2-Kanal-SATA-Schnittstellen
PCIE-zu-4-KANAL-2.5G-ETH-Board (B)	2.5G-ETH × 4	PCIe ×1 Gen2	unten	√	4-Kanal-ETH-Ports
PCIE-zu-4-KANAL-Gigabit-ETH-Board (B)	Gigabit-ETH × 4	PCIe ×1 Gen2	unten	√	4-Kanal-ETH-Ports

Lieferumfang

1. PoE M.2 HAT+ x1
2. Metallkühlkörper x1
3. 16P-Kabel-40mm x1
4. Wärmeleitpads (3 Stk.) x1
5. Schraubenpackung x1
