SKU:WSAL23635

USB-zu-CAN-Adapter Modell A, STM32-Chip-Lösung, Mehrere Arbeitsmodi, Kompatibel mit mehreren Systemen

USB-zu-CAN-Adapter Modell A

STM32-Chip-Lösung, Kompatibel mit mehreren Systemen, Mehrere Arbeitsmodi

Funktionen auf einen Blick

• Unterstützt CAN2.0A (Standard-Frame) und CAN2.0B (Extended-Frame)
• Die CAN-Baudrate ist im Bereich von 5 Kbps bis 1 Mbps konfigurierbar
• Unterstützt 4 Arbeitsmodi: Normalmodus, Loopback-Modus, Silent-Modus, Silent-Loopback-Modus
• Unterstützt mehrere CAN-Datensendemodi: Einzelrahmen, Mehrfachrahmen, manuell, regelmäßig und zyklisches Senden
• Unterstützt mehrere CAN-Datenempfangsmodi: Kann so konfiguriert werden, dass nur Daten von einer bestimmten ID empfangen werden, oder eine ID kann angegeben werden, um automatisch die konfigurierten Daten zu beantworten
• Daten können als TXT oder Excel gespeichert werden
• Unterstützt CAN-Bus-Überprüfung zur Statusprüfung
• Senden/Empfangen von CAN-Daten mit Zeitskala, ermöglicht sequenzielle Anzeige
• Die Baudrate des USB-virtual-COM-Ports ist im Bereich von 9600 ~ 2000000 bps konfigurierbar (2000000 bps standardmäßig)
• Unterstützt das Einstellen von Arbeitsparametern über Konfigurationssoftware oder serielle Befehle, kann nach dem Ausschalten gespeichert werden
• Verwendet STM32-Chip-Lösung, stabile und zuverlässige Kommunikation
• An Bord TVS (Transient Voltage Suppressor), unterdrückt effektiv Überspannung und transiente Spitzenspannung im Stromkreis
• Kommt mit Master-Computer-Software für Windows-System, einfach zu bedienen
• Einfache sekundäre Entwicklung, nur die Sende- und Empfangsbefehle müssen geändert werden

Version Upgrade

Hauptfunktionen

Sammelt Daten vom CAN-Bus über USB zum PC für Transceiver-Steuerung, Datenanalyse, Erfassung und Überwachung des CAN-Bus-Netzwerks

CAN-Baudrate konfigurierbar

CAN-Baudrate ist im Bereich von 5 Kbps bis 1 Mbps konfigurierbar

Unterstützt Windows- und Linux-Systeme

Unterstützt Windows XP/7/8/10/11 und Linux-Systeme wie Raspberry Pi OS und Ubuntu unter Jetson Nano, unterstützt sekundäre Entwicklung

Unterstützt mehrere Arbeitsmodi

Verwendet STM32-Chip-Lösung

Verwendet den originalen STM32F103-Chip, stabile und zuverlässige Kommunikation

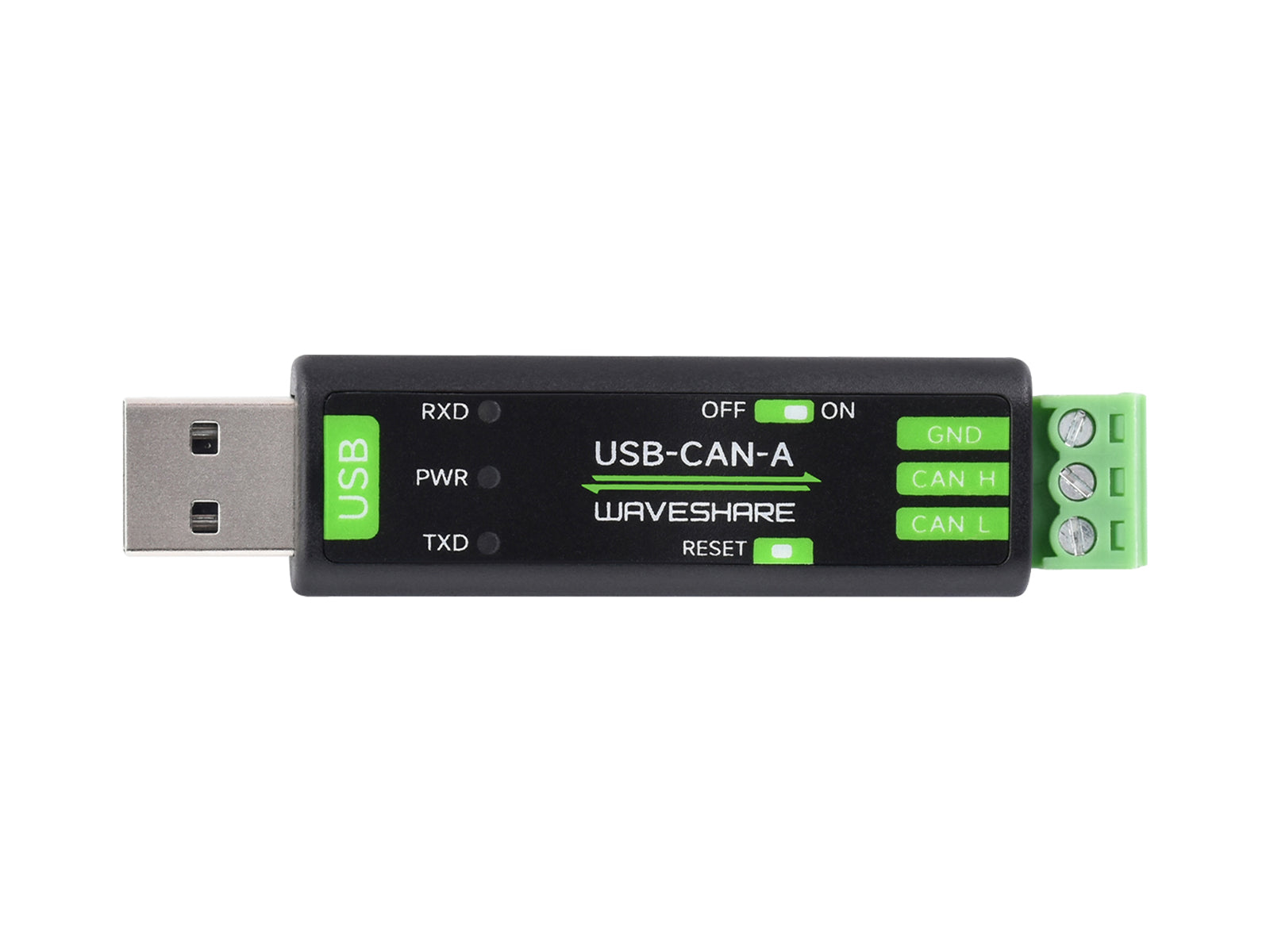

Schnittstellen-Einführung

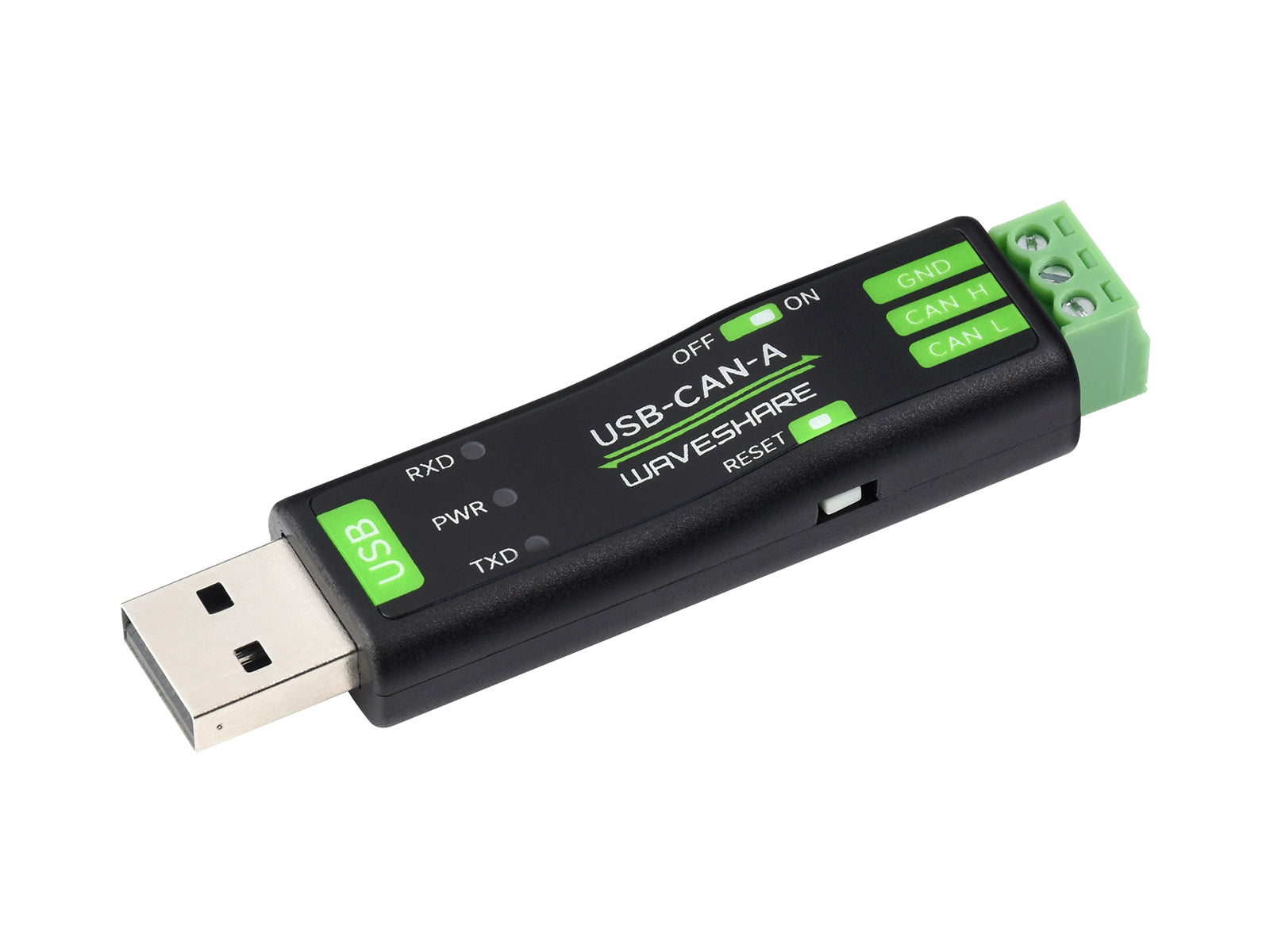

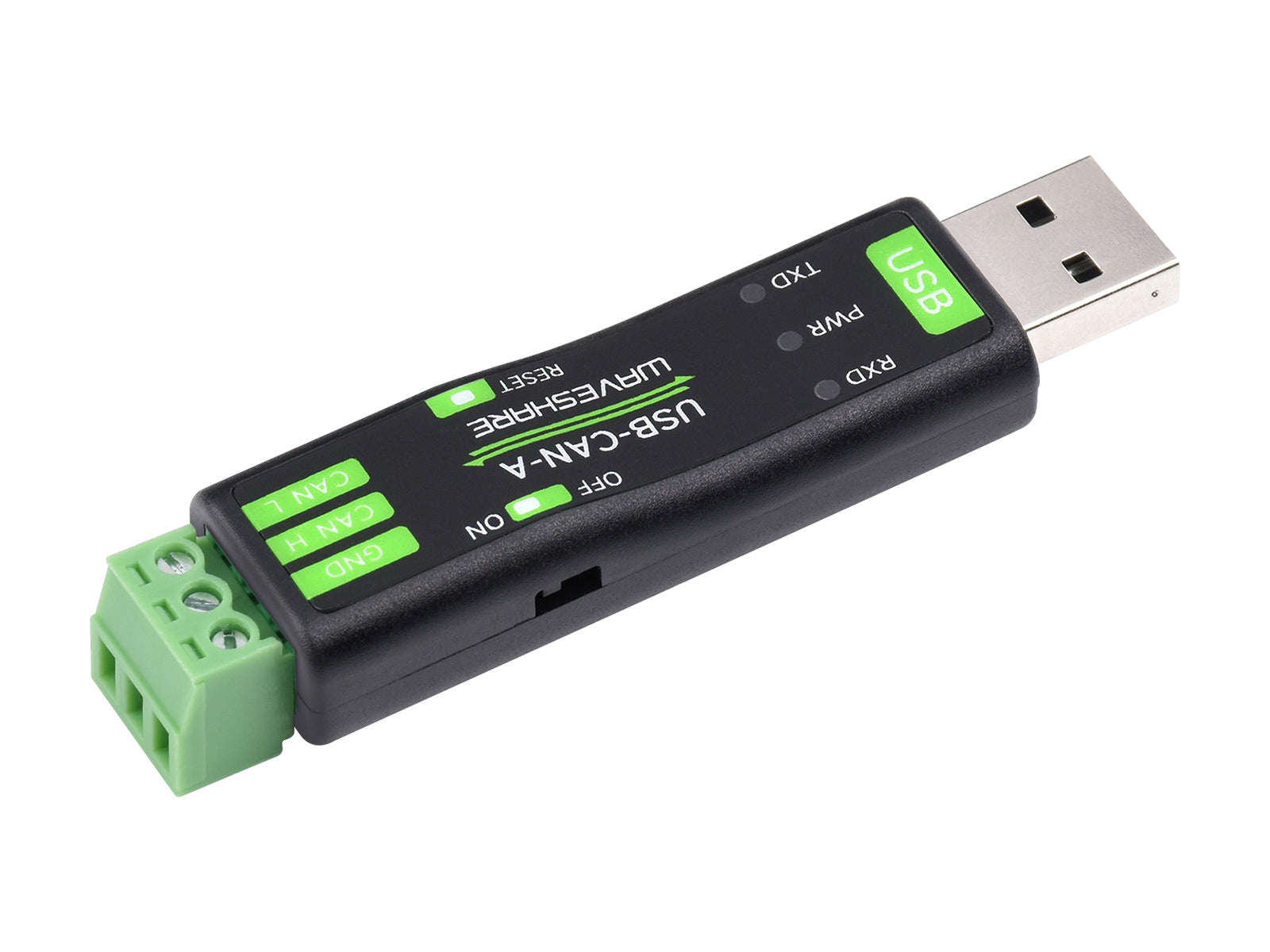

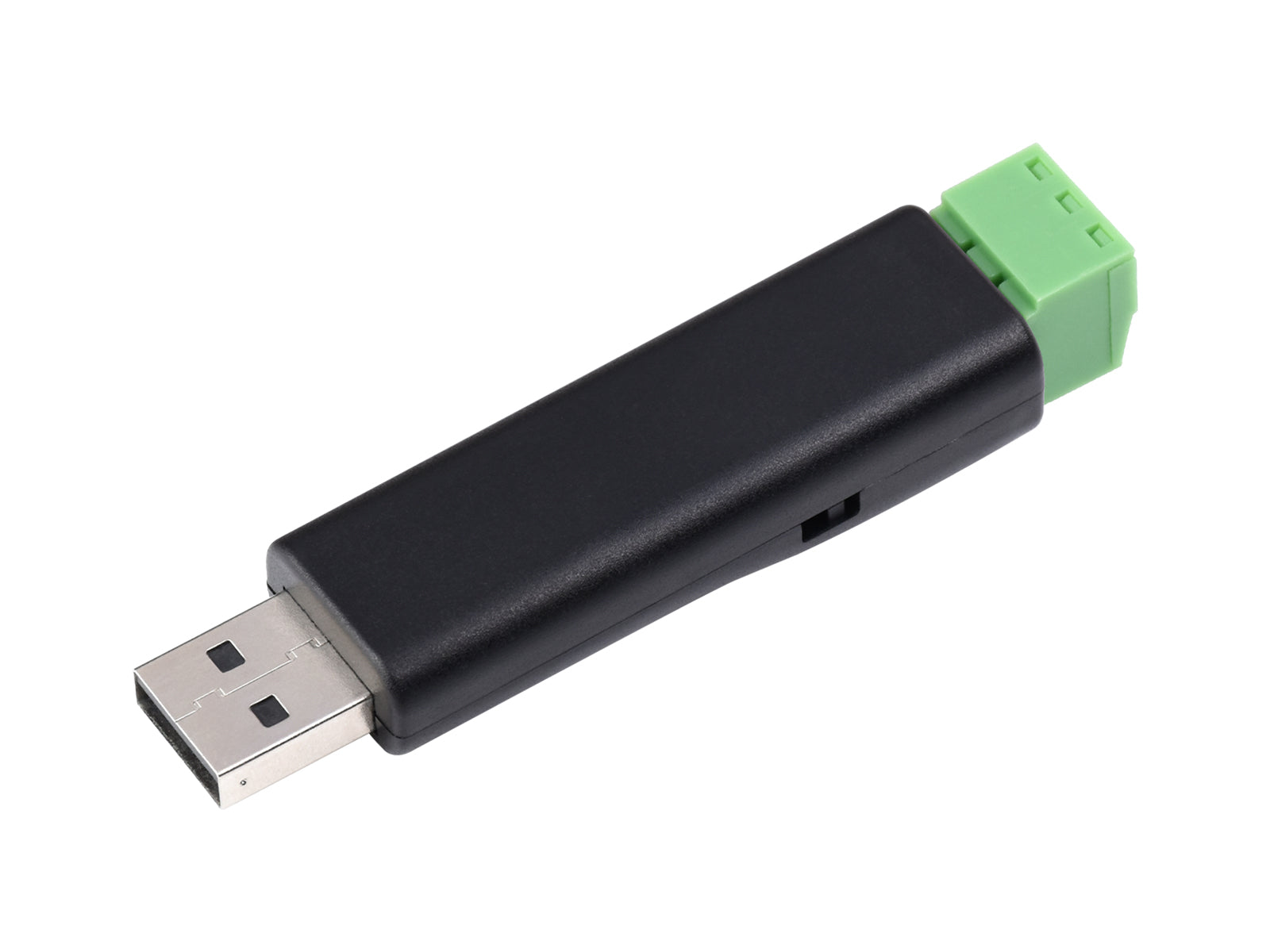

Produktanzeige

Außenmaße

Ressourcen & Dienste

---

WIKI:www.waveshare.com/wiki/USB-CAN-A

* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.

Lieferumfang

1. USB-CAN-A x1
2. USB Typ-A Stecker zu Typ-A Buchse Kabel ~1,2 m x1
3. Schraubendreher x1

1

2

3
